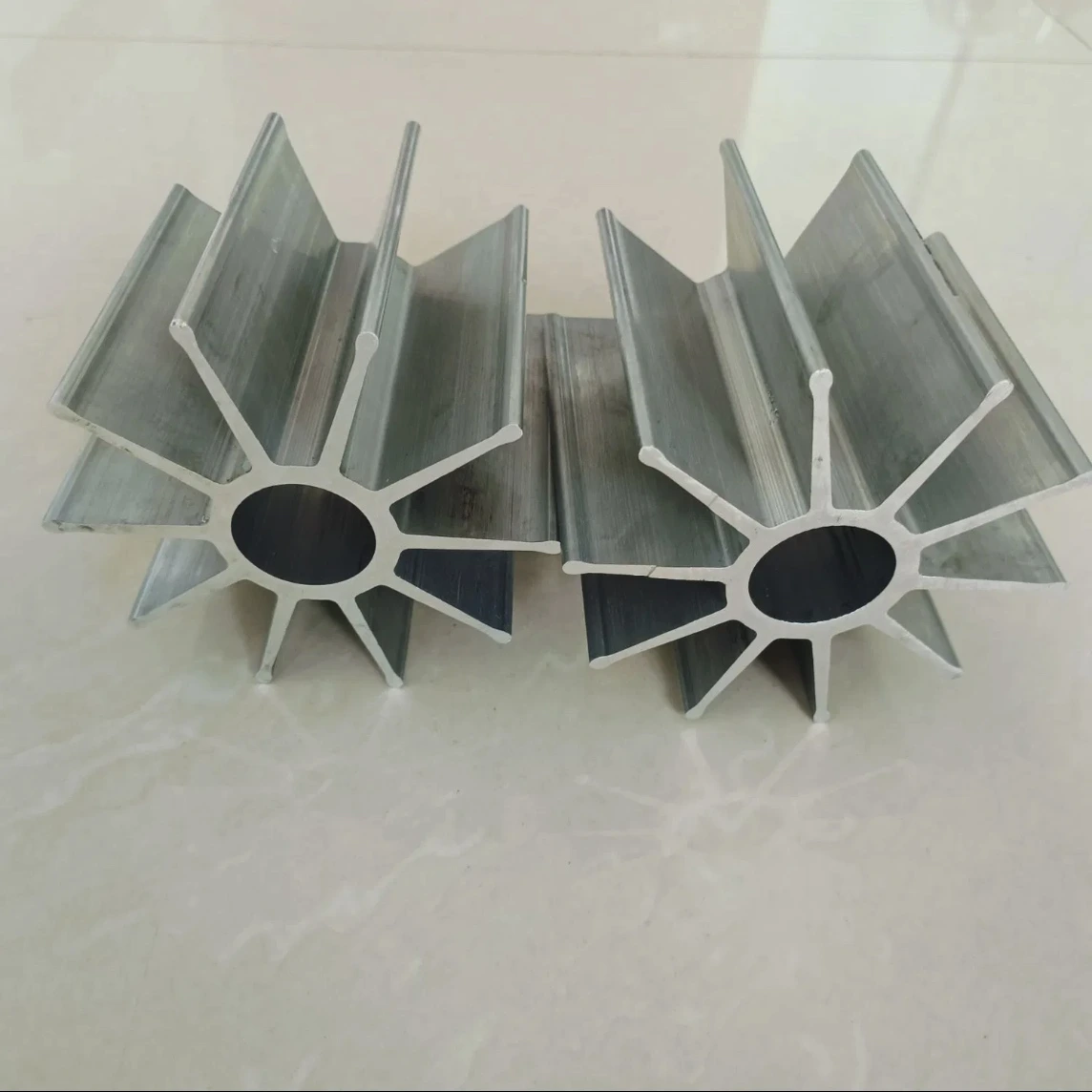

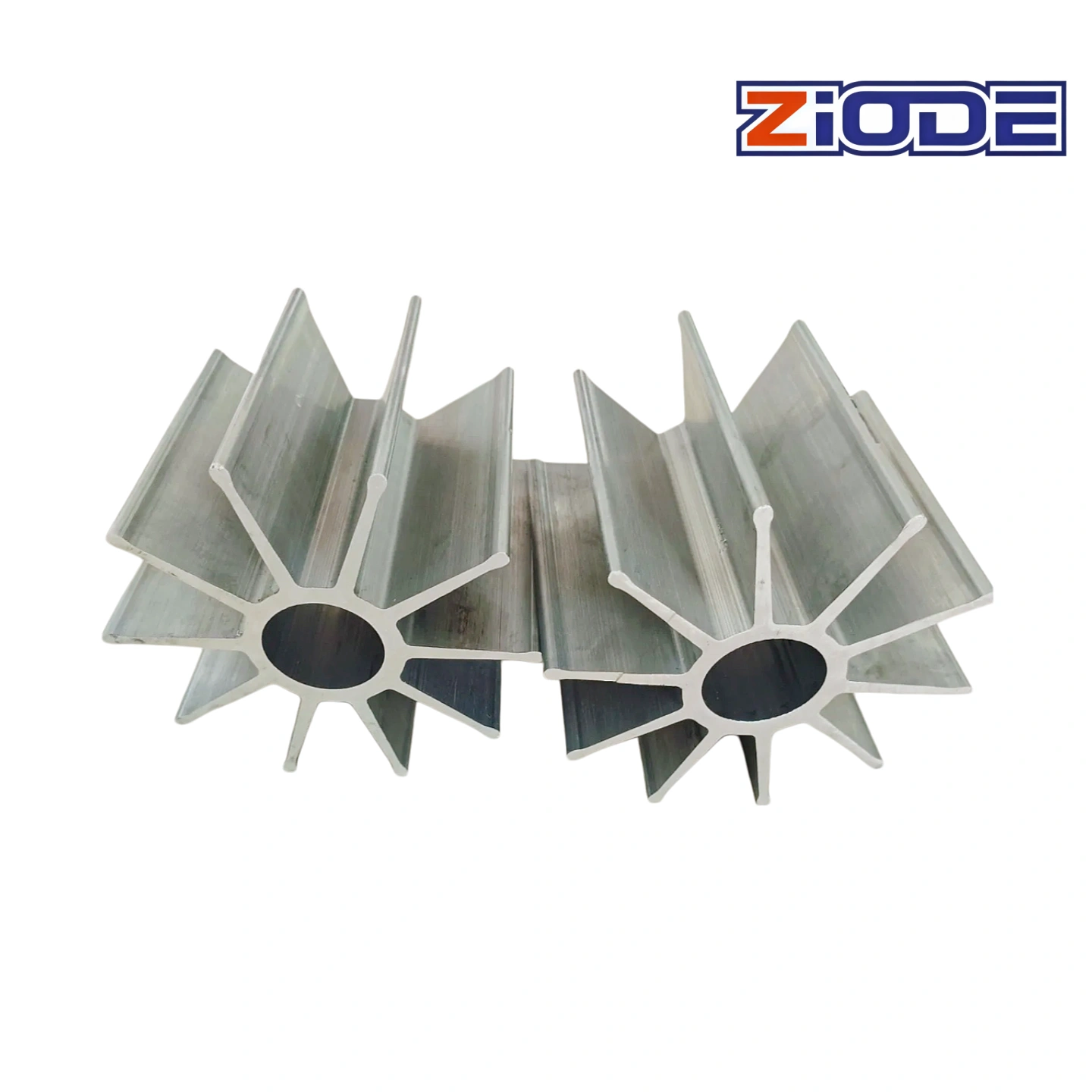

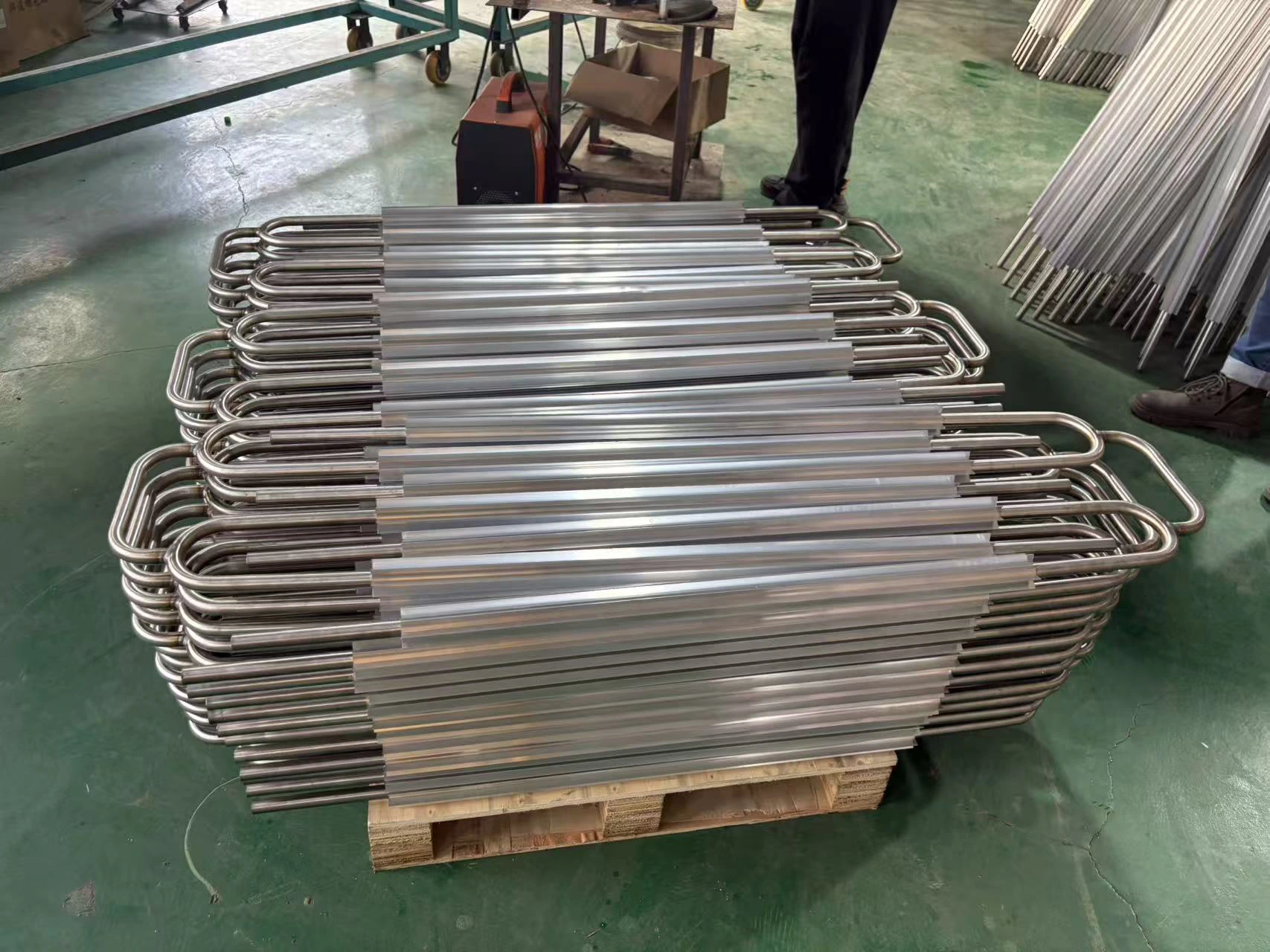

أنبوب ذو زعانف مبثوقة على شكل نجمة من الألومنيوم
تتكون أنابيب الزينك المقوسة على شكل نجمة من ZIODE من هيكل خارجي مزود بزعانف من الألومنيوم مقترن بأنبوب داخلي من الفولاذ المقاوم للصدأ. وهي مصممة لتوفير تبادل حراري فعال من خلال امتصاص الحرارة المحيطة ونقلها إلى السوائل المبردة مثل الغاز الطبيعي المسال (LNG) وغاز البترول المسال (LPG).
بفضل الموصلية الحرارية الممتازة والقوة الهيكلية، فإن هذا الأنبوب المزود بزعانف مناسب للمبخرات عالية الضغط ووحدات التبخير المتنقلة وظروف العمل الصعبة التي تنطوي على اهتزازات أو تشغيل مستمر.
| العلامة التجارية: | ZIODE |
| الهيكل: | أنبوب ذو زعانف من الألومنيوم مع أنبوب داخلي من الفولاذ المقاوم للصدأ |
| المادة: | سبائك الألومنيوم |
| خيارات القطر: | Ø120 / Ø160 / Ø200 مم |
| تكوين الزعانف: | 4 زعانف / 8 زعانف / 12 زعنفة |
| تصنيف درجة الحرارة: | أنابيب درجات الحرارة المنخفضة |
| التطبيق: | المبخر المحيطي / مبخر بناء الضغط (PBU) |
| الكلمات الرئيسية: | أنبوب ذو ريشات مقذوفة على شكل نجمة من الألومنيوم / أنبوب ذو ريشات نجمية من الألومنيوم / أنبوب ذو ريشات نجمية من الألومنيوم / أنبوب ذو ريشات مقذوفة طولية على شكل نجمة من الألومنيوم / أنابيب ذات ريشات مقذوفة من نوع النجمة من الألومنيوم لمبخر محيطي |
-
كفاءة عالية في نقل الحرارة بفضل الترابط القوي بين ريش الألومنيوم والأنبوب الفولاذي المقاوم للصدأ
-
هيكل الزعانف المبثوقة المتكامل يزيل إجهاد اللحام ويعزز المتانة
-

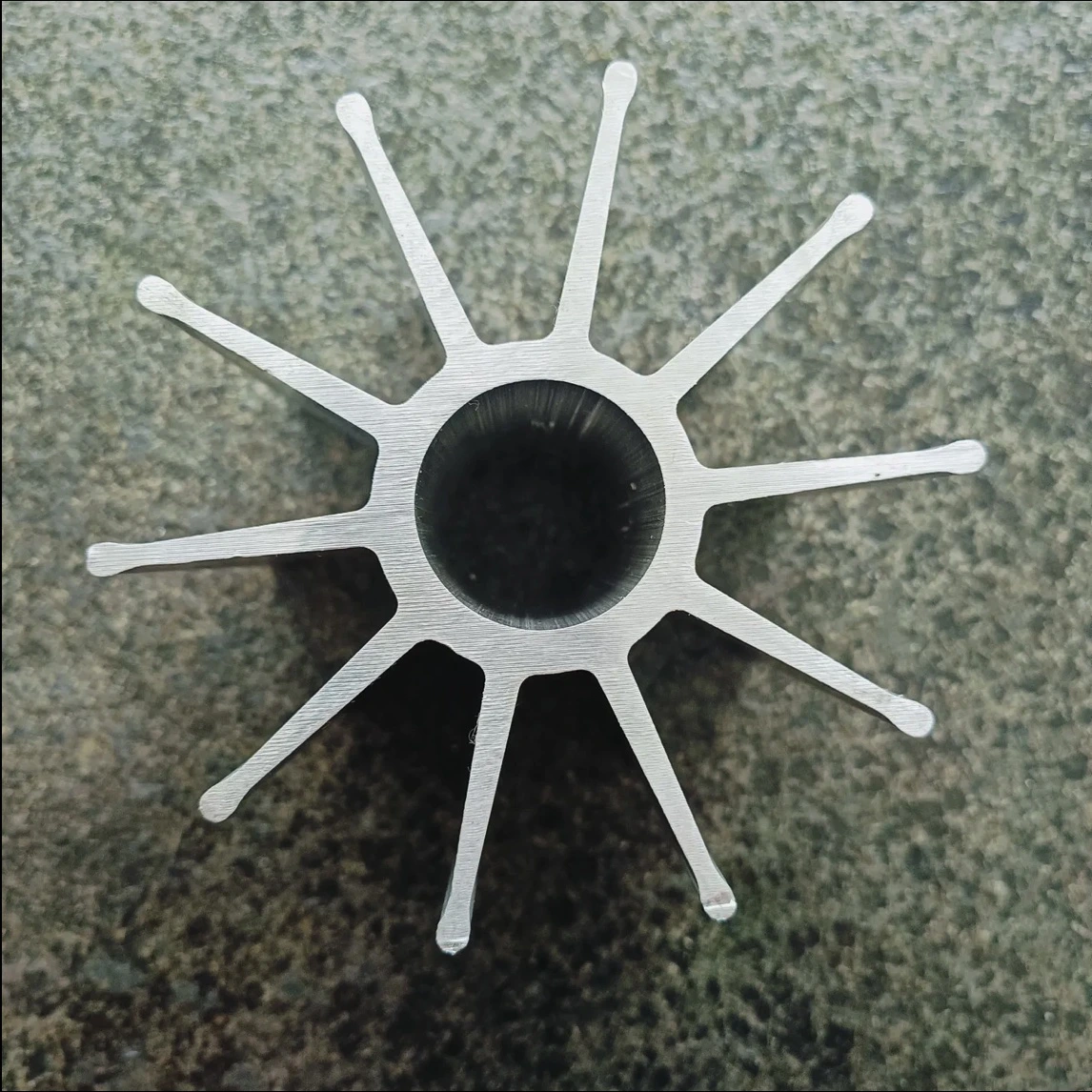

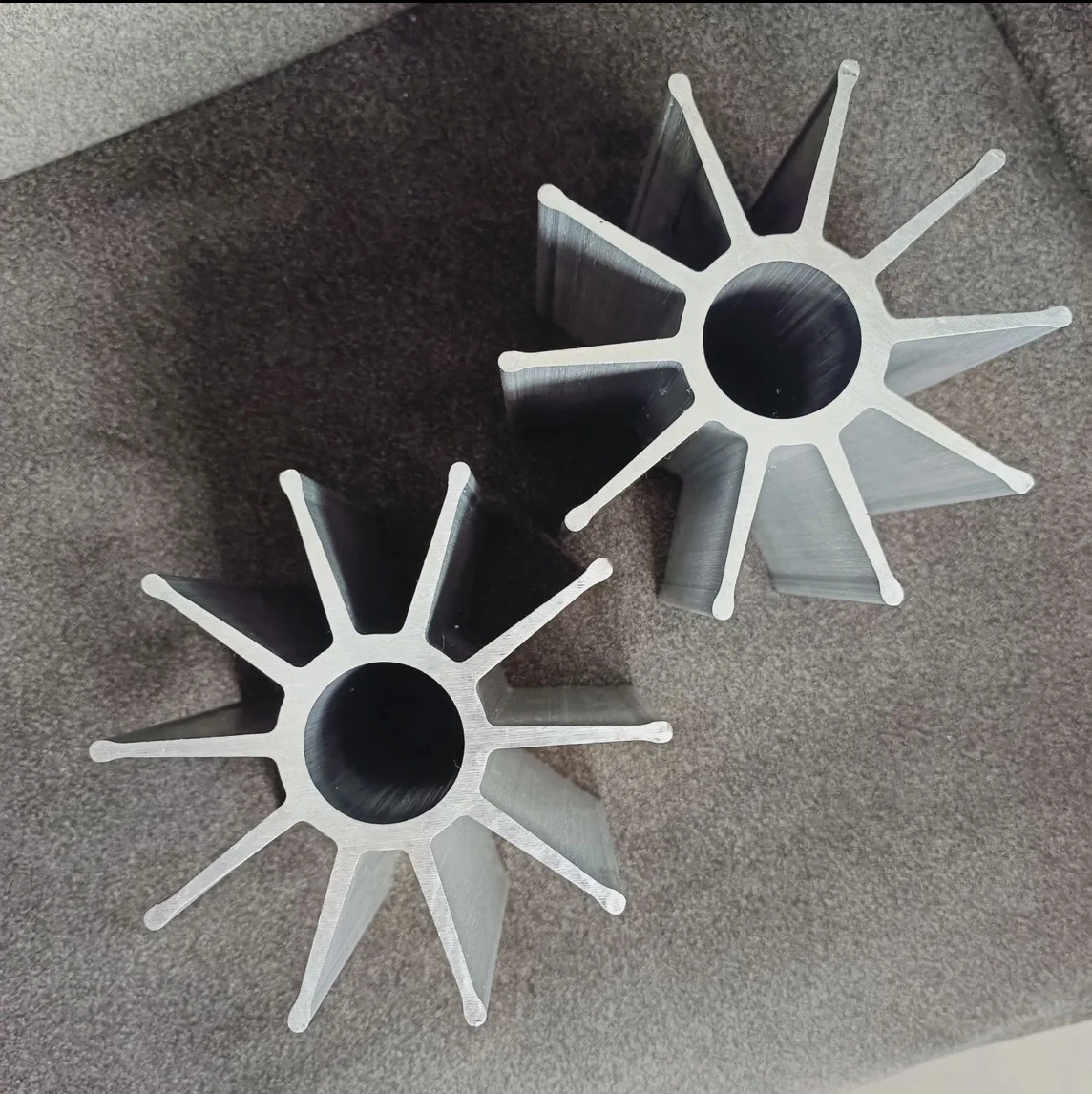

توفر الزعانف على شكل نجمة مساحة كبيرة لتبادل الحرارة
-
يتيح تصميم القطر الكبير أداءً سريعًا لإزالة الجليد
-
هيكل خفيف الوزن مع عمر خدمة طويل باستخدام الألومنيوم 6063-T5
-
مقاومة ممتازة للتآكل في البيئات القاسية
-
قوة عالية واستقرار في ظروف الضغط العالي والاهتزاز
-
سطح داخلي أملس يقلل من مقاومة التدفق ويحسن الكفاءة
-
هيكل مدمج يقلل من تعقيد التركيب ونقاط التوصيل
-
أداء مستقر مع تقلبات درجة حرارة ضئيلة
-
تم تنظيفه وإزالة الشحوم منه لاستخدامه في خدمات الأكسجين لتلبية متطلبات السلامة
-
تشغيل موفر للطاقة بدون تسخين خارجي
-
متطلبات صيانة منخفضة بعد التركيب
مزايانا
-
يضمن اللحام اليدوي TIG (قوس الأرجون) وصلات قوية ومانعة للتسرب
-
يتم استخدام غاز الأرجون لحماية خط الأنابيب بالكامل أثناء عملية اللحام
-
تخضع كل وحدة لاختبار غير متلف (NDT) لضمان عدم وجود أي تسرب
-
اختبار تسرب النيتروجين واختبار الضغط الهيدروستاتيكي للتحقق من القوة
-
عملية تنظيف صارمة بالأكسجين لجميع الأسطح الملامسة للأكسجين
-
تصميم هيكلي معزز لضمان الموثوقية على المدى الطويل
-
تتوافق العبوة مع معيار JB/T4711-2003 لمنع التشوه أثناء النقل
-
مبخرات الغاز الطبيعي المسال في الهواء المحيط
-
أنظمة تبخير غاز البترول المسال (LPG)
-
أجهزة التبخير ذات الضغط المتصاعد (PBU)
-
أنظمة إمداد الغاز الصناعي
-
أنابيب وأنظمة تخزين المبردات
-
المبادلات الحرارية وأنظمة التبريد
-
الصناعات الكيميائية والطاقة
| رقم | المعلمة | الوصف |
|---|---|---|
| 1 | درجة المادة | مقاطع الألومنيوم من السبائك 6063/6061/6005/ T5/T6 |
| 2 | الصلابة | T5—T6 |
| 3 | التكنولوجيا | بثق الألومنيوم |
| 4 | معالجة السطح | تشطيب المطحنة، أنودة، طلاء مسحوق، السفع الرملي، الكهربي، إلخ |
| 5 | اللون | أبيض فضي، أسود، ذهبي، شمبانيا، برونزي داكن أو حسب المتطلبات |
| 6 | سماكة الأكسدة العادية | 8-12 ميكرون |
| 7 | سمك الطلاء الكهربائي العادي | 60-100 ميكرون |
| 8 | الشكل | مربع، دائري، مسطح، أو وفقًا لرسومات العملاء |
| 9 | الطول | الطول القياسي للتصدير هو 5.8 متر، والأنودة 6.5 متر كحد أقصى، والتشطيب المطحون 13 متر كحد أقصى |
| 10 | المعالجة العميقة | القطع، الحفر، التثقيب، الثني، إلخ |
| 11 | التصميم ثنائي الأبعاد وثلاثي الأبعاد | 1: 4 مصممين في قسم التصميم والتطوير 2: Auto CAD، 3D، AI، SLD، PRT، IGS، PDF، JPEG، إلخ. |
| 12 | الهندسة والأدوات | 1: 8 مهندسين في ورشة القوالب. |
| 13 | 2: استخدام آلة بثق عالية السعة، آلة قطع بالأسلاك الكهربائية، آلات CNC، آلات الحفر، إلخ. | |
| 14 | مراقبة الجودة | معتمد من ISO / معتمد من CE / فحص في الموقع / فحص قبل الشحن / آلة اختبار |
| 18 | الوسم | المعيار + درجة الفولاذ + الحجم + رقم التسخين + رقم الدفعة. |

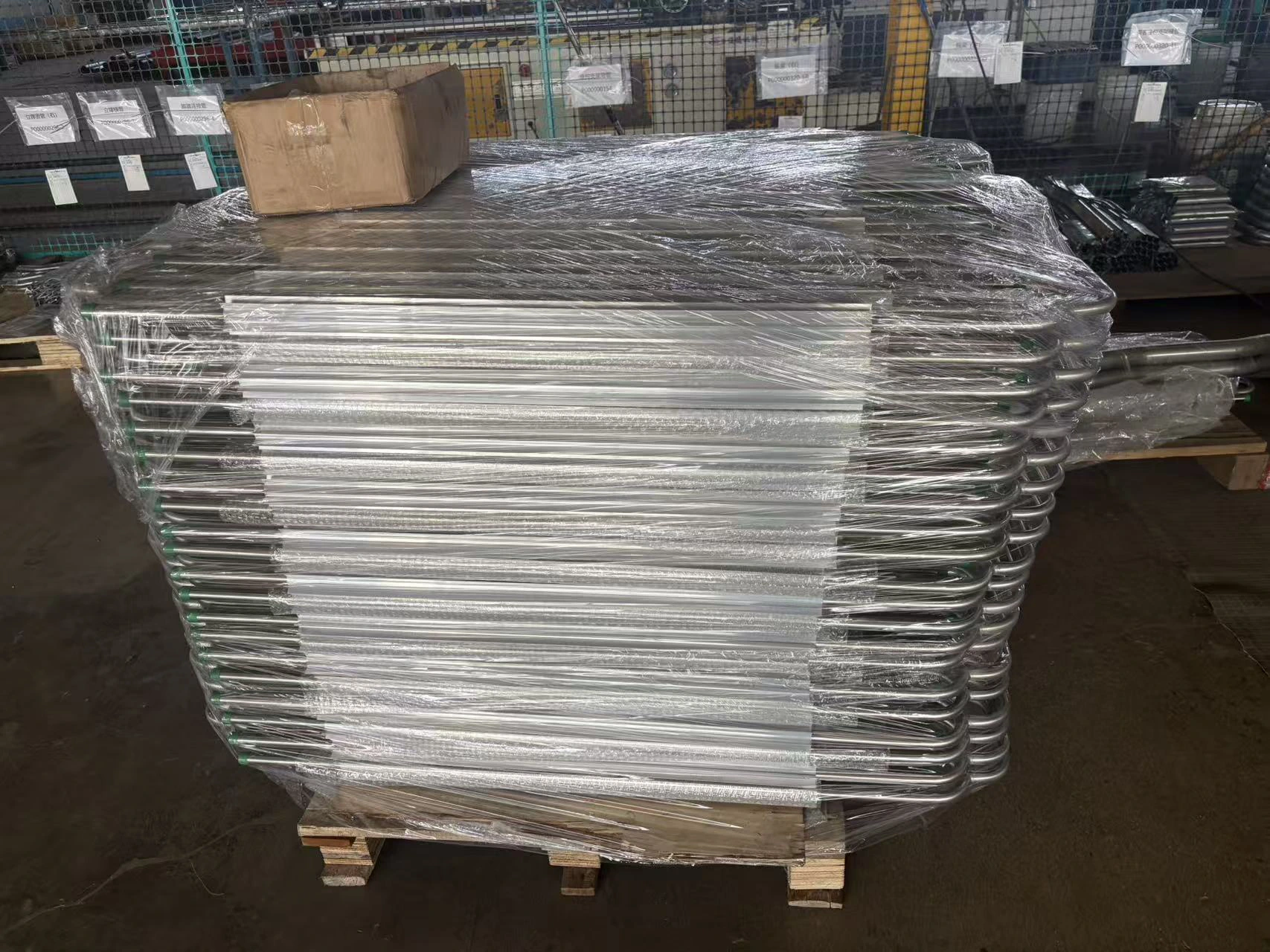

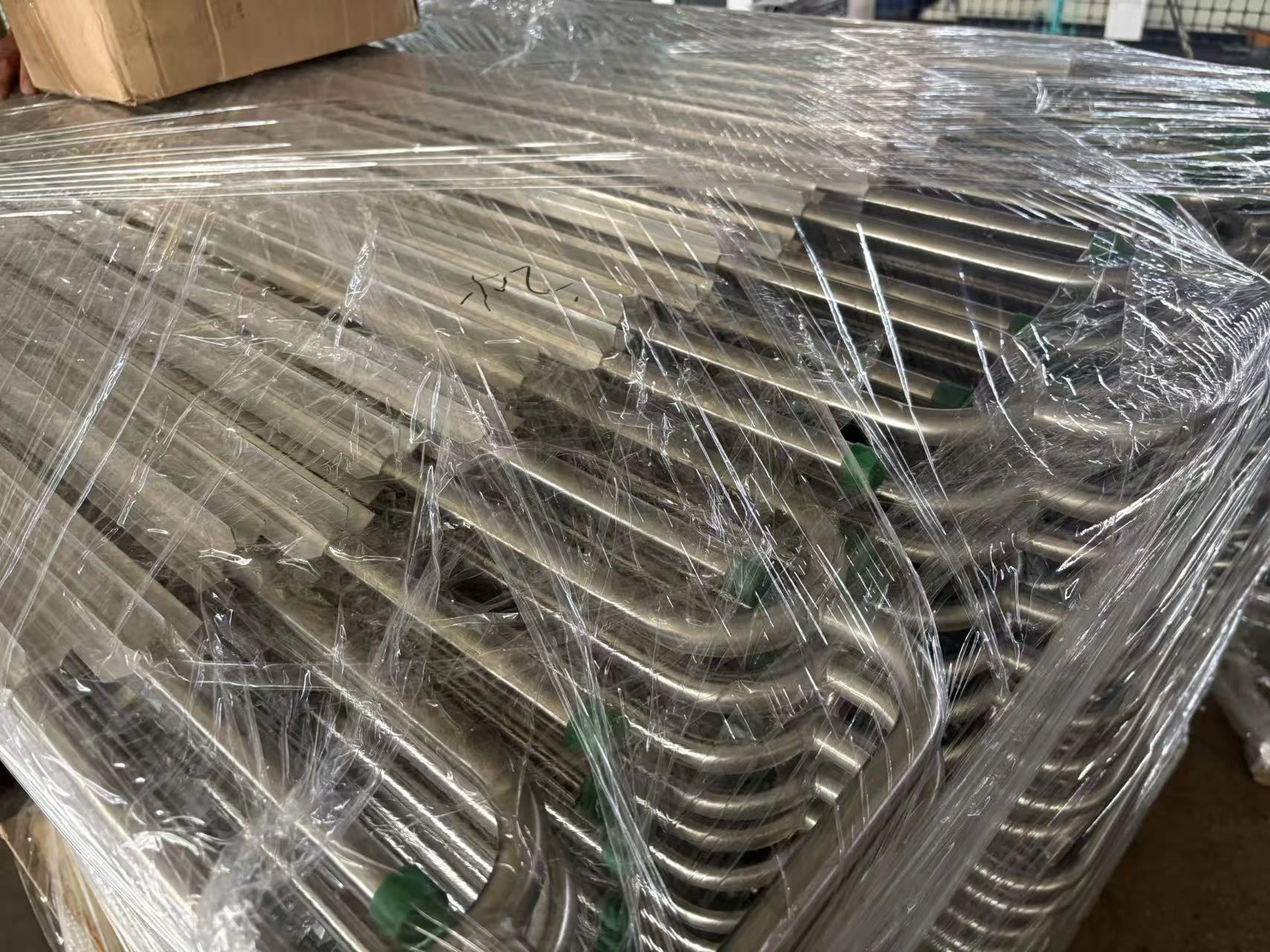

| 15 | تفاصيل التعبئة | 1. ورق EP من الداخل لكل مقطع على حدة ثم ورق كرافت من الخارج 2. ورق EP من الداخل لكل مقطع على حدة ثم ورق كرتون ثم منصة نقالة 3. غلاف بلاستيكي 4. صندوق خشبي |
| 16 | الطاقة الإنتاجية | 2000 قطعة/يوم |
| 17 | رمز HS | 7306400000 |
| 19 | التسليم | 2-4 أسابيع بعد استلام الدفعة المقدمة |
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
