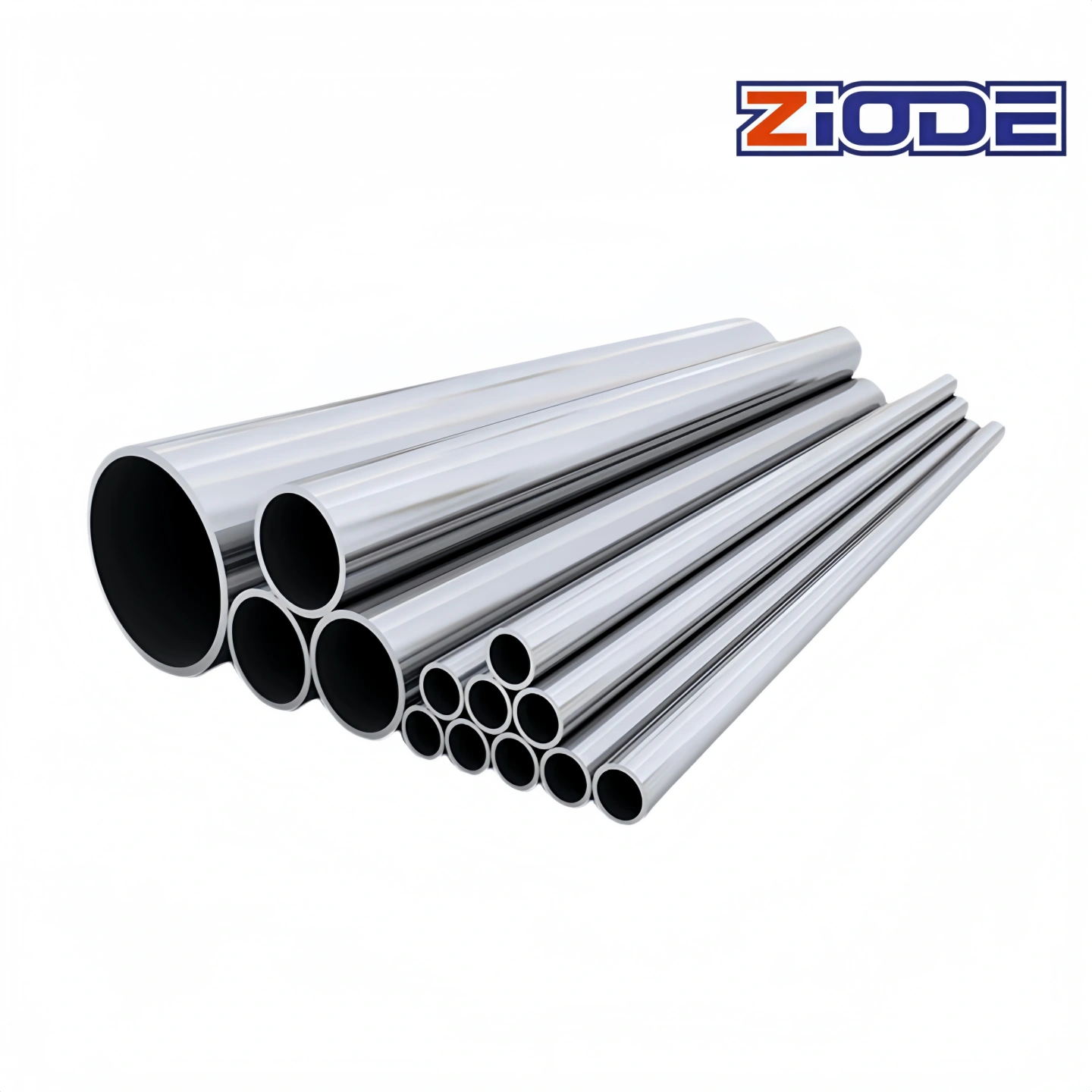

أنابيب فولاذية غير ملحومة للخطوط الهيدروليكية
المعايير الدولية
EN 10305 – الأنابيب الفولاذية المسحوبة على البارد (ملحومة وبدون لحام)
SAE J524 – الأنابيب الهيدروليكية غير الملحومة للاستخدام في السيارات
DIN 2391 – أنابيب غير ملحومة للأنظمة الهيدروليكية والهوائية
عملية التصنيع
السحب على البارد: يحسن دقة الأبعاد والقوة الميكانيكية
المعالجة الحرارية: التلدين أو التسوية لتخفيف الضغط وتحسين الخصائص
معالجة السطح: الفوسفات أو الجلفنة للحماية من التآكل
الاختبار: اختبار الضغط، الفحص بالموجات فوق الصوتية، وفحوصات الأبعاد
| العلامة التجارية: | ZIODE |
| المادة: | الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| المعايير: | EN 10305، SAE J524، DIN 2391 |
| القطر الخارجي: | 6 مم – 100 مم |
| سماكة الجدار: | 0.5 مم – 10 مم |
| الطول: | 6 م (قياسي) أو حسب الطلب |
| التشطيب: | مفوسفات، مجلفن، أسود |
| معالجة السطح: | مفوسفات، مطلي بالزنك، مُخمد |
-
01مقاومة الضغط العالي
مناسبة للبيئات الهيدروليكية الصعبة
-
02مقاومة التآكل
مفوسفات، مجلفن، أو معالج بالتمييع لضمان عمر خدمة أطول
-
03خصائص ميكانيكية ممتازة
يضمن السحب على البارد قوة عالية وتفاوتات ضيقة
-
04سطح داخلي أملس
يقلل الاحتكاك لتدفق سائل فعال
-
05تصميم غير ملحوم
بدون لحامات، مما يضمن موثوقية أعلى
-
06أطوال مخصصة
قياسي 6 أمتار أو حسب المتطلبات
-
الأنظمة الهيدروليكية: آلات البناء والتعدين والصناعة
-
السيارات: أنظمة الفرامل وخطوط التوجيه المعزز
-
المعدات الزراعية: الجرارات وآلات الحصاد
-
القطاع البحري والبحري: أنظمة هيدروليكية للبيئات القاسية
-
الأنظمة الهوائية: تطبيقات نقل الهواء الموثوقة
| مجموعات الأنابيب الهيدروليكية | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| القطر الخارجي | السماكة | ||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم |
| 6 | 6*1 | 6*1.5 | |||||||||
| 8 | 8*1 | 8*1.5 | 8*2 | ||||||||
| 10 | 10*1 | 10*1.5 | 10*2 | ||||||||
| 12 | 12*1 | 12*1.5 | 12*2 | 12*2.5 | |||||||
| 14 | 14*1 | 14*1.5 | 14*2 | 14*2.5 | 14*3 | ||||||
| 15 | 15*1 | 15*1.5 | 15*2 | 15*2.5 | 15*3 | ||||||
| 16 | 16*1 | 16*1.5 | 16*2 | 16*2.5 | 16*3 | ||||||
| 18 | 18*1.5 | 18*2 | 18*2.5 | 18*3 | 18*3.5 | 18*4 | |||||
| 20 | 20*1.5 | 20*2 | 20*2.5 | 20*3 | 20*3.5 | 20*4 | |||||
| 22 | 22*1.5 | 22*2 | 22*2.5 | 22*3 | 22*3.5 | 22*4 | |||||
| 25 | 25*2 | 25*2.5 | 25*3 | 25*3.5 | 25*4 | ||||||
| 28 | 28*2 | 28*2.5 | 28*3 | 28*3.5 | 28*4 | ||||||
| 30 | 30*2 | 30*2.5 | 30*3 | 30*3.5 | 30*4 | 30*4.5 | 30*5 | ||||
| 32 | 32*2 | 32*2.5 | 32*3 | 32*3.5 | 32*4 | 32*4.5 | 32*5 | ||||
| 34 | 34*2 | 34*2.5 | 34*3 | 34*3.5 | 34*4 | 34*4.5 | 34*5 | 34*6 | |||
| 35 | 35*2 | 35*2.5 | 35*3 | 35*3.5 | 35*4 | 35*4.5 | 35*5 | 35*6 | |||
| 38 | 38*2 | 38*2.5 | 38*3 | 38*3.5 | 38*4 | 38*4.5 | 38*5 | 38*6 | |||
| 40 | 40*2.5 | 40*3 | 40*3.5 | 40*4 | 40*4.5 | 40*5 | 40*6 | ||||
| 42 | 42*2.5 | 42*3 | 42*3.5 | 42*4 | 42*4.5 | 42*5 | 42*6 | ||||
| 45 | 45*2.5 | 45*3 | 45*3.5 | 45*4 | 45*4.5 | 45*5 | 45*6 | ||||
| 46 | 46*2.5 | 46*3 | 46*3.5 | 46*4 | 46*4.5 | 46*5 | 46*6 | ||||
| 48 | 48*2.5 | 48*3 | 48*3.5 | 48*4 | 48*4.5 | 48*5 | 48*6 | ||||
| 50 | 50*2.5 | 50*3 | 50*3.5 | 50*4 | 50*4.5 | 50*5 | 50*6 | ||||
| 54 | 54*3 | 54*3.5 | 54*4 | 54*4.5 | 54*5 | 54*6 | |||||
| 60 | 60*3 | 60*3.5 | 60*4 | 60*4.5 | 60*5 | 60*6 | 60*8 | ||||
| ملاحظة: 1. يمكننا إنتاج مواصفات أخرى وفقًا لمتطلباتك. 2. معالجة السطح: لامع، مجلفن (أصفر، أبيض، ملون)، مفوسفات، تخميل أخضر عسكري. | |||||||||||
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
