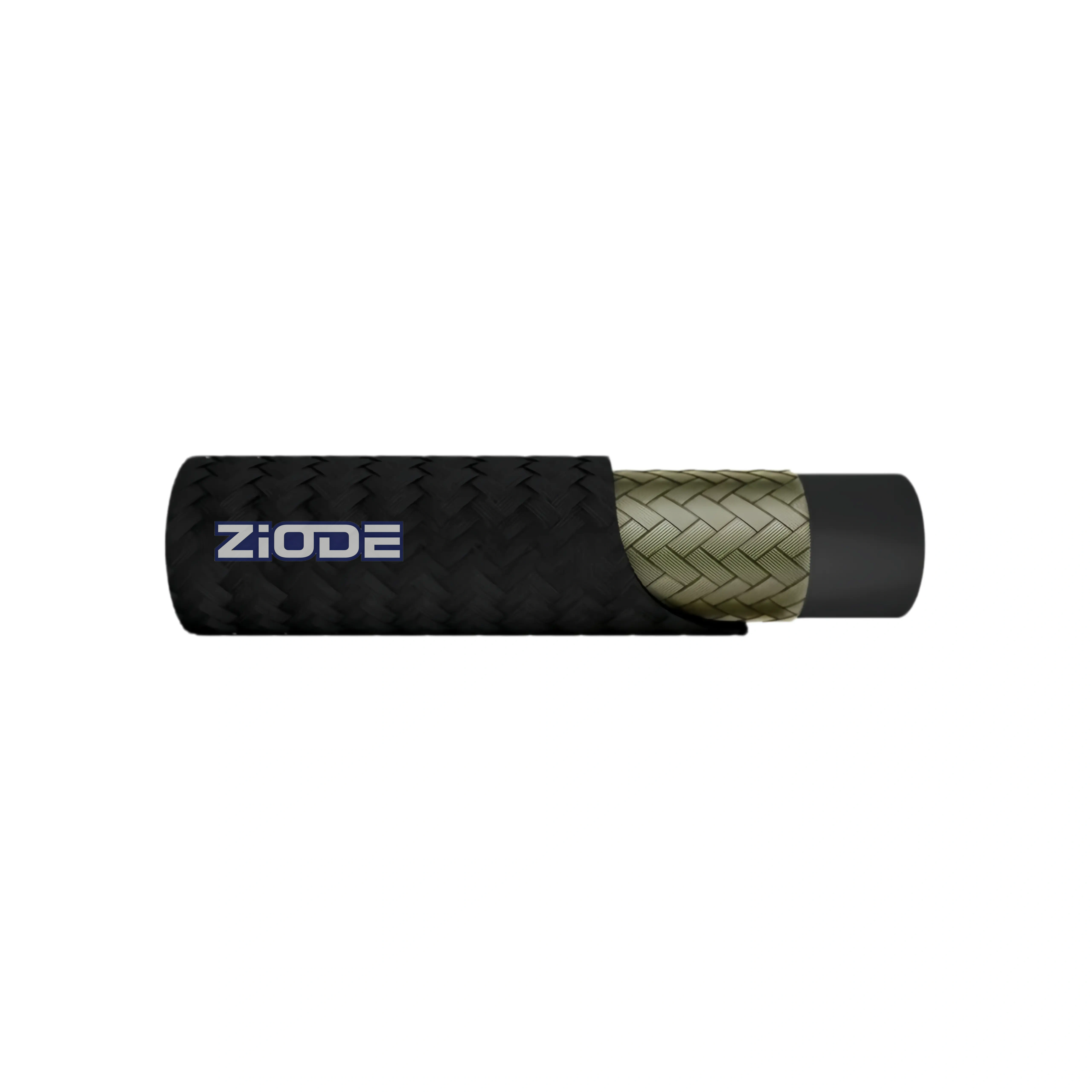

خرطوم هيدروليكي مغطى بالألياف SAE 100R5
على عكس الخراطيم القياسية المغطاة بالمطاط، يتميز R5 بغطاء من الألياف المضفرة، مما يوفر حماية معززة ضد التآكل والأوزون والصدمات الخارجية، مع تحسين المرونة في الوقت نفسه. ويستخدم على نطاق واسع لنقل الزيوت البترولية ومواد التشحيم والزيت الساخن، وكذلك خطوط الهواء والماء، خاصة في أنظمة النقل والمركبات الثقيلة.
يتوافق خرطوم ZIODE مع معايير SAE 100 R5 وهو مناسب أيضًا للتطبيقات التي تتطلب شهادة DOT للفرامل الهوائية (SAE J1402 النوع AII).
| العلامة التجارية: | ZIODE |
| الخرطوم الداخلي: | مطاط صناعي مقاوم للزيت. |
| التعزيز: | ضفيرة واحدة من أسلاك الفولاذ عالية الشد. |
| الغطاء: | ضفيرة نسيجية مشبعة بمركب مطاط صناعي مقاوم للزيت. |
| درجة الحرارة: | -40℃ إلى +100℃ (-40℉ إلى +212℉)، 120 درجة مئوية كحد أقصى |
| الفرامل الهوائية: | -40 درجة إلى 200 درجة فهرنهايت |
| الزيت الساخن (الأحجام من -04 إلى -16): | -40 درجة إلى 302 درجة فهرنهايت |
| الزيت الساخن (الأحجام من -20 إلى -32): | من -40 درجة إلى 250 درجة فهرنهايت |
| ضغط التشغيل: | 14 – 207 بار / 200 – 3000 رطل لكل بوصة مربعة. |
| معامل الأمان: | 4:1 |
| المعيار: | SAE 100 R5 / SAE J1402 / DOT FMVSS 106 |
-
01غطاء مضفر من النسيج
يوفر مقاومة فائقة للأوزون والعوامل الجوية والصدمات الخارجية مع تعزيز المرونة.
-
02مقاومة جيدة للحرارة
مناسب للزيت الساخن وبيئات العمل ذات درجات الحرارة العالية.
-
03أداء ضغط موثوق
يضمن تعزيز الضفيرة السلكية الفولاذية التشغيل المستقر تحت الضغط المتوسط.
-
04متانة محسّنة
مقاومة للزيت والتآكل والشيخوخة والتعرض للعوامل البيئية.
-
05خفيف الوزن ومرن
تركيب أسهل مقارنة بالخراطيم التقليدية المغطاة بالمطاط.
-
06خيارات متوافقة مع معايير وزارة النقل الأمريكية (DOT)
مناسبة لأنظمة الفرامل الهوائية التي تفي بمعايير SAE J1402.
-
07توافق واسع مع الوسائط
يتعامل مع خطوط الزيوت البترولية ومواد التشحيم والهواء والماء.
-
أنظمة الفرامل الهوائية: خطوط الفرامل الهوائية للشاحنات والمركبات التجارية المتوافقة مع معايير وزارة النقل الأمريكية (DOT).
-
أنظمة السيارات: نظام التوجيه المعزز، وأنظمة الوقود، والشاحن التوربيني، ودوائر التشحيم.
-
معدات البناء: الحفارات، واللوادر، والرافعات الشوكية، والآلات الهيدروليكية.
-
الآلات الزراعية: الجرارات، الحصادات، ومعدات الري.
-
معدات النفط والغاز: آلات حقول النفط وأنظمة نقل السوائل.
-
الأنظمة الهيدروليكية العامة: مناسبة لنقل الزيوت البترولية ذات الضغط المتوسط، ومواد التشحيم الساخنة، والهواء، والماء.
 |
 |
 |
 |
 |
 |
 |
 |
 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الحجم | الداخل (مم) | الضفيرة (مم) | الخارجي (مم) | ضغط التشغيل | ضغط الانفجار | نصف قطر الانحناء | الوزن | الطول | ||||||
| DN | بوصة | مم | الحد الأدنى | الحد الأدنى | الحد الأقصى | الحد الأقصى | بار | رطل لكل بوصة مربعة | بار | رطل لكل بوصة مربعة | مم | كجم/م | م | |
| 5 | 3/16″ | 4.8 | -4 | 4.8 | 5.5 | 12.7 | 13.7 | 207 | 3000 | 828 | 12000 | 76 | 0.23 | 50 |
| 6 | 1/4″ | 6.4 | -5 | 6.4 | 7.2 | 14.3 | 15.3 | 207 | 3000 | 828 | 12000 | 86 | 0.27 | 50 |
| 8 | 5/16″ | 7.9 | -6 | 7.9 | 8.7 | 16.7 | 17.6 | 155 | 2250 | 620 | 9000 | 102 | 0.35 | 50 |
| 11 | 13/32” | 10.3 | -8 | 10.3 | 11.1 | 18.9 | 20 | 138 | 2000 | 552 | 8000 | 117 | 0.4 | 50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 13.7 | 22.8 | 24 | 121 | 1750 | 484 | 7000 | 140 | 0.56 | 50 |
| 16 | 5/8″ | 15.9 | -12 | 15.9 | 17 | 26.8 | 28 | 103 | 1500 | 414 | 6000 | 165 | 0.67 | 50 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 23.3 | 30.6 | 32.2 | 55 | 800 | 220 | 3200 | 187 | 0.69 | 50 |
| 29 | 1-1/8″ | 28.6 | -20 | 28.6 | 29.8 | 37.3 | 38.9 | 43 | 625 | 172 | 2500 | 229 | 0.85 | 20 |
| 35 | 1-3/8″ | 34.9 | -24 | 34.9 | 36.1 | 43.7 | 45.2 | 34 | 525 | 138 | 2000 | 267 | 1.06 | 20 |
| 46 | 1-13/16″ | 46 | -32 | 46 | 47.2 | 55.2 | 57.6 | 24 | 350 | 96 | 1400 | 337 | 1.35 | 20 |
| 60 | 2-3/8″ | 60.3 | -40 | 60.3 | 61.9 | 71.8 | 74.2 | 24 | 350 | 96 | 1400 | 610 | 2.96 | 20 |
| 76 | 3” | 76.2 | -48 | 76.2 | 77.8 | 89.3 | 91.7 | 14 | 200 | 56 | 800 | 840 | 4.1 | 20 |
