خراطيم PTFE من الفولاذ المقاوم للصدأ (أنبوب داخلي أملس وأنبوب داخلي مموج)
يتوفر SAE 100 R14 في نوعين رئيسيين:
1. خرطوم PTFE ذو تجويف أملس (أنبوب داخلي أملس)
معامل احتكاك منخفض لكفاءة تدفق عالية وانخفاض ضغط أدنى
سطح غير لاصق، سهل التنظيف، مثالي لأنظمة الأغذية والأدوية والطلاء
ممتاز للتدفق المستمر والتطبيقات عالية النقاء

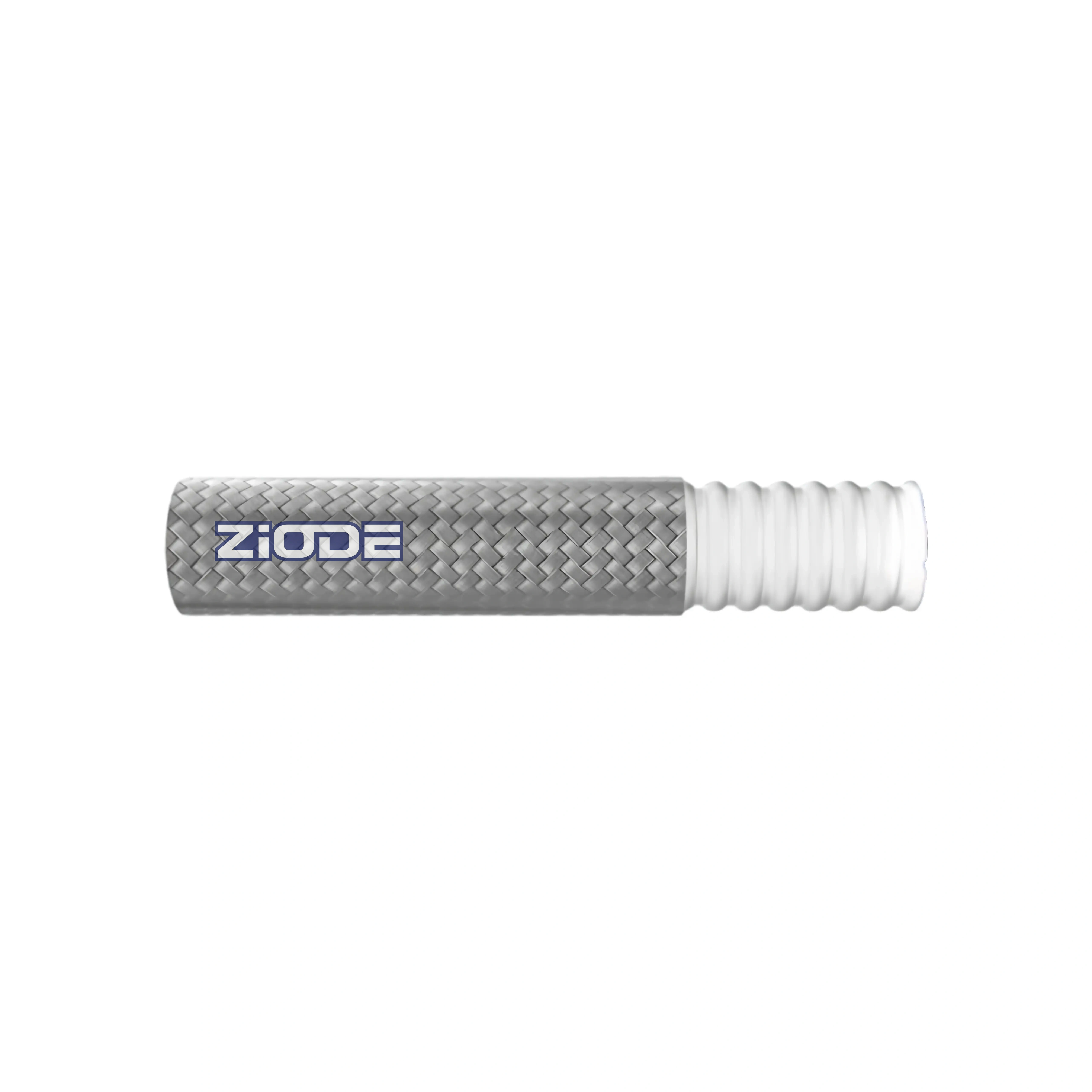

2. خرطوم PTFE مموج (أنبوب داخلي ملتف)
مرونة فائقة مع نصف قطر انحناء أصغر
مثالي للمساحات الضيقة والتطبيقات الديناميكية
مقاومة محسنة للاهتزاز والحركة المتكررة
كلا النوعين مدعمان بضفيرة من الفولاذ المقاوم للصدأ عالية الشد (SUS304 أو SUS316)، مما يضمن احتواءً قويًا للضغط وعمرًا تشغيليًا طويلًا في الظروف الصعبة.
بفضل تقنية البثق المتقدمة لـ PTFE وتقنية التضفير الدقيقة، تضمن ZIODE سماكة جدار موحدة، وأداء ضغط مستقر، ونظافة فائقة، وحلول مخصصة (سلس/مموج، قلب موصل، تجميع الوصلات) للتطبيقات الصناعية العالمية. يمكننا توفير الخرطوم مع ضفيرة من الفولاذ المقاوم للصدأ SUS304 حيث تتوفر جميع أنواع الوصلات. نقدم خدمات تجميع الخراطيم الكاملة 100r14، مع تجعيد الخرطوم بالوصلات المحددة من قبلك (JIC، NPT، BSP، إلخ) للتركيب الفوري.
| العلامة التجارية: | ZIODE |
| الخرطوم الداخلي: | خرطوم PTFE أملس للاستخدام في درجات الحرارة العالية والمنخفضة، مقاوم للتآكل، غير لاصق. |
| التعزيز: | لا يوجد |
| الغطاء: | مضفر من الفولاذ المقاوم للصدأ SUS304، مقاومة أعلى للضغط، تتوفر جميع أنواع الوصلات. يمكن قبول SUS316 حسب الطلب. |
| درجة الحرارة: | الاستخدام المستمر -50 درجة مئوية ~ +210 درجة مئوية، الاستخدام الفوري -70 درجة مئوية ~ +260 درجة مئوية |
| ضغط التشغيل: | |
| نوع الأنبوب الداخلي الأملس: | 50 – 276 بار / 725 – 4000 رطل لكل بوصة مربعة. |
| √ نوع الأنبوب الداخلي المموج: | 23 – 138 بار / 345 – 2000 رطل لكل بوصة مربعة. |
| المعيار: | SAE J517 100R14. |
-
01
مقاومة استثنائية لدرجات الحرارة من -54 درجة مئوية إلى +204 درجة مئوية (ذروة 260 درجة مئوية)
-
02
مقاومة كيميائية فائقة للأحماض والمذيبات والوقود والمواد المسببة للتآكل
-
03
أنبوب داخلي من مادة PTFE غير لاصقة يمنع التلوث والتراكم
-
04
ضفيرة من الفولاذ المقاوم للصدأ لتوفير قوة عالية ومقاومة للضغط
-
05
متوفر بفتحة ناعمة (تدفق عالي) ومموجة (مرونة عالية)
-
06
عمر خدمة طويل مقارنة بالخراطيم المطاطية التقليدية
-
07
لب PTFE موصل (مضاد للكهرباء الساكنة) اختياري لتطبيقات السلامة
-
الصناعات الكيميائية والصيدلانية: نقل الأحماض والمذيبات والسوائل المسببة للتآكل
-
معالجة الأغذية والمشروبات: أنظمة نقل السوائل عالية النقاء وسهلة التنظيف
-
أنظمة السيارات والمحركات: خطوط الوقود وخطوط زيت التوربو وأنظمة الفرامل وناقل الحركة
-
المعدات الصناعية: آلات CNC، القولبة بالحقن، والأنظمة الهيدروليكية
-
تطبيقات البخار ودرجات الحرارة العالية: خطوط البخار ونقل السوائل الساخنة
-
البيئات الخاصة: الوسائط المسببة للتآكل، والمناطق ذات درجات الحرارة العالية، والتطبيقات المضادة للكهرباء الساكنة
| خراطيم SAE 100R14 المصنوعة من الفولاذ المقاوم للصدأ و PTFE (أنبوب داخلي أملس) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| الحجم | الداخلي | الخارجي | ضغط التشغيل | ضغط الانفجار | نصف قطر الانحناء | الوزن | الطول | |||||
| DN | بوصة | مم | الشرطة | مم | مم | بار | رطل لكل بوصة مربعة | بار | رطل لكل بوصة مربعة | مم | كجم/م | م |
| 3 | 1/8″ | 3.2 | -3 | 3.2 | 6.2 | 276 | 4000 | 1104 | 16000 | 35 | 0.07 | ≥50 |
| 5 | 3/16” | 4.8 | -4 | 4.8 | 7.8 | 276 | 4000 | 1104 | 16000 | 51 | 0.09 | ≥50 |
| 6 | 1/4” | 6.4 | -5 | 6.4 | 9.1 | 241 | 3500 | 964 | 14000 | 76 | 0.09 | ≥50 |
| 8 | 5/16” | 8 | -6 | 8 | 11.3 | 207 | 3000 | 828 | 12000 | 102 | 0.13 | ≥50 |
| 10 | 3/8″ | 9.5 | -7 | 9.5 | 12.6 | 183 | 2600 | 732 | 10400 | 127 | 0.15 | ≥50 |
| 11 | 13/32” | 10.3 | -8 | 10.3 | 13.2 | 161 | 2300 | 644 | 9200 | 140 | 0.2 | ≥50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 16.2 | 138 | 2000 | 552 | 8000 | 165 | 0.27 | ≥50 |
| 16 | 5/8″ | 16.2 | -12 | 16.2 | 19.3 | 114 | 1600 | 456 | 6400 | 203 | 0.33 | ≥50 |
| 19 | 3/4″ | 19 | -14 | 19 | 22.5 | 69 | 1000 | 276 | 4000 | 305 | 0.52 | ≥30 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 25.8 | 69 | 1000 | 276 | 4000 | 305 | 0.54 | ≥20 |
| 25 | 1″ | 25.4 | -18 | 25.4 | 29.5 | 50 | 725 | 200 | 2900 | 305 | 0.58 | ≥20 |
| خراطيم SAE 100R14 من الفولاذ المقاوم للصدأ PTFE (أنبوب داخلي أملس) | ||||||||||||
|
|
|
|
|
|
|
|
|||||
| الحجم | الداخلي | الخارجي | ضغط التشغيل | ضغط الانفجار | نصف قطر الانحناء | الوزن | الطول | |||||
| DN | بوصة | مم | شرطة | مم | مم | بار | Psi | بار | Psi | مم | كجم/م | م |
| 6 | 1/4″ | 6.4 | -5 | 6.4 | 10.5 | 138 | 2000 | 552 | 8000 | 20 | 0.14 | ≥50 |
| 8 | 5/16″ | 8 | -6 | 8 | 12.2 | 138 | 2000 | 552 | 8000 | 20 | 0.17 | ≥50 |
| 10 | 3/8″ | 9.5 | -7 | 9.5 | 15.5 | 138 | 2000 | 552 | 8000 | 20 | 0.22 | ≥50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 18.5 | 103 | 1500 | 412 | 6000 | 25 | 0.28 | ≥50 |
| 16 | 5/8″ | 16.2 | -12 | 16.2 | 22.5 | 83 | 1200 | 332 | 4800 | 51 | 0.33 | ≥50 |
| 19 | 3/4″ | 19 | -14 | 19 | 25.5 | 69 | 1000 | 276 | 4000 | 64 | 0.4 | ≥20 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 28.5 | 46 | 670 | 184 | 2680 | 80 | 0.55 | ≥20 |
| 25 | 1″ | 25.4 | -18 | 25.4 | 35.5 | 46 | 670 | 184 | 2680 | 89 | 0.55 | ≥20 |
| 32 | 1-1/4″ | 31.8 | -22 | 31.8 | 42.5 | 34 | 525 | 136 | 2100 | 127 | 0.69 | ≥20 |
| 39 | 1-1/2″ | 38.1 | -24 | 38.1 | 51.5 | 30 | 450 | 120 | 1800 | 152 | 0.89 | ≥20 |
| 51 | 2″ | 50.8 | -32 | 50.8 | 60.5 | 23 | 345 | 92 | 1380 | 200 | 1.24 | ≥20 |
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
