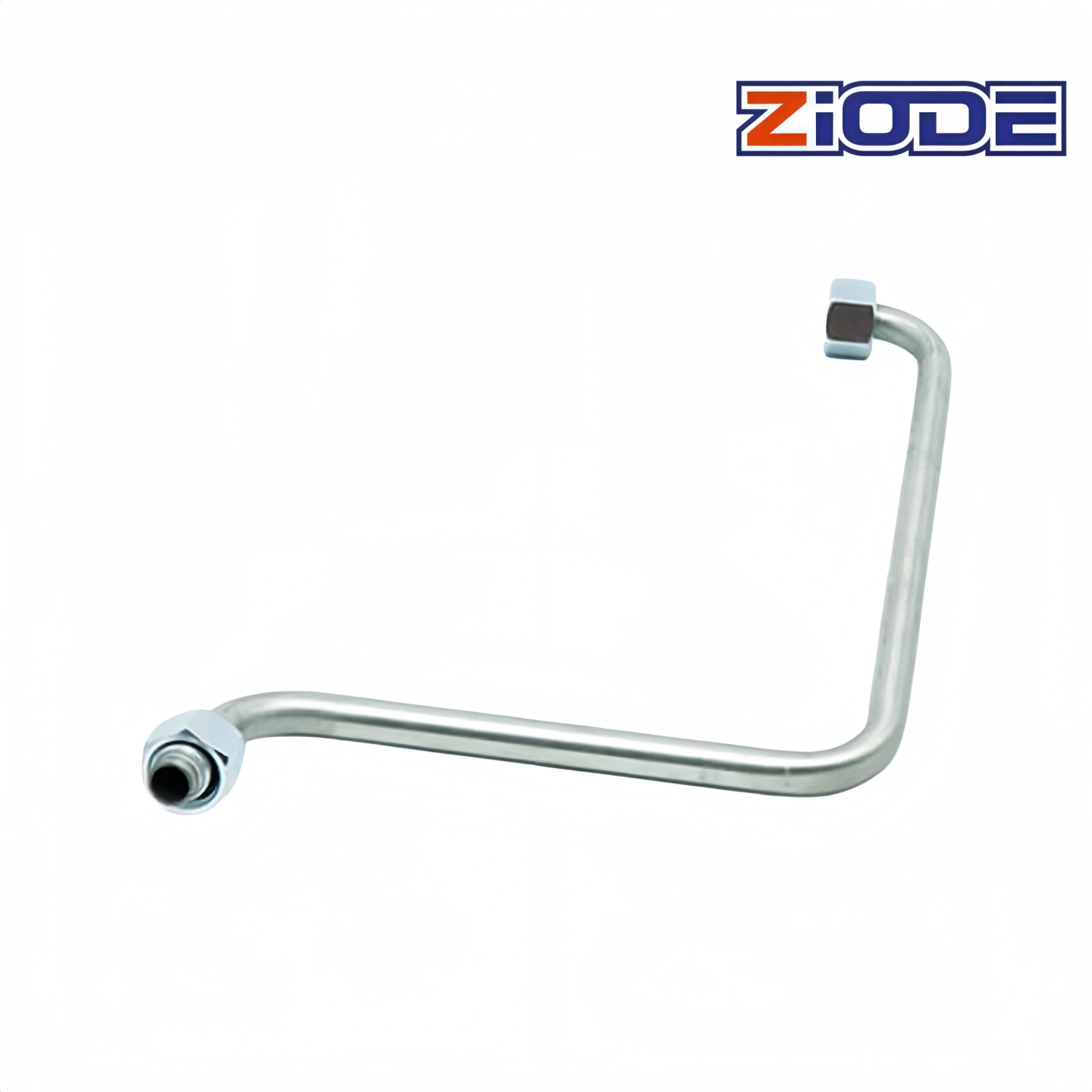

مجموعات الأنابيب الفولاذية غير الملحومة الهيدروليكية ذات الأكمام القاطعة
يتم تصنيع هذه المجموعات من خلال عمليات مثل السحب على البارد، والتشغيل الآلي، والانحناء، والمعالجة الحرارية، مما يضمن دقة الأبعاد والأداء المستقر. ويوفر هيكل التوصيل ذو الجلبة القاطعة حلاً متيناً وفعالاً لتركيب خطوط الأنابيب.
| العلامة التجارية: | ZIODE |
| اسم المنتج: | مجموعات الأنابيب الفولاذية غير الملحومة الهيدروليكية ذات الأكمام القاطعة |
| المعايير: | EN 10305-4 (DIN 2445/2)، EN 10305-1 (DIN 2391)، ASTM A179 |
| درجة الفولاذ: | E235 (ST35 / ST37.4)، E355 (ST52 / ST52.4) |
| القطر الخارجي (OD): | 4 – 120 مم |
| سماكة الجدار (WT): | 0.5 – 10 مم |
| الطول: | 6 م قياسي أو حسب الطلب |
| حالة التسليم: | +N (NBK) معادلة |
-
01
مقاومة عالية للضغط دون تسرب عند نقاط التوصيل
-
02
قدرة انحناء قوية (حتى Φ60 × 5 مم)
-
03
نظافة عالية بفضل التنظيف بالموجات فوق الصوتية للأسطح الداخلية والخارجية
-
04
سهولة التجميع وكفاءة عالية في التركيب
-
05
جلبة قطع ومكونات توصيل متينة
-
الأنظمة الهيدروليكية
-
آلات البناء والهندسة
-
المعدات الميكانيكية وأنظمة الأنابيب
-
التطبيقات التي تتطلب وصلات أنابيب موثوقة وفعالة
| مجموعات الأنابيب الهيدروليكية | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| القطر الخارجي | السماكة | ||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم |
| 6 | 6*1 | 6*1.5 | |||||||||
| 8 | 8*1 | 8*1.5 | 8*2 | ||||||||
| 10 | 10*1 | 10*1.5 | 10*2 | ||||||||
| 12 | 12*1 | 12*1.5 | 12*2 | 12*2.5 | |||||||
| 14 | 14*1 | 14*1.5 | 14*2 | 14*2.5 | 14*3 | ||||||
| 15 | 15*1 | 15*1.5 | 15*2 | 15*2.5 | 15*3 | ||||||
| 16 | 16*1 | 16*1.5 | 16*2 | 16*2.5 | 16*3 | ||||||
| 18 | 18*1.5 | 18*2 | 18*2.5 | 18*3 | 18*3.5 | 18*4 | |||||
| 20 | 20*1.5 | 20*2 | 20*2.5 | 20*3 | 20*3.5 | 20*4 | |||||
| 22 | 22*1.5 | 22*2 | 22*2.5 | 22*3 | 22*3.5 | 22*4 | |||||
| 25 | 25*2 | 25*2.5 | 25*3 | 25*3.5 | 25*4 | ||||||
| 28 | 28*2 | 28*2.5 | 28*3 | 28*3.5 | 28*4 | ||||||
| 30 | 30*2 | 30*2.5 | 30*3 | 30*3.5 | 30*4 | 30*4.5 | 30*5 | ||||
| 32 | 32*2 | 32*2.5 | 32*3 | 32*3.5 | 32*4 | 32*4.5 | 32*5 | ||||
| 34 | 34*2 | 34*2.5 | 34*3 | 34*3.5 | 34*4 | 34*4.5 | 34*5 | 34*6 | |||
| 35 | 35*2 | 35*2.5 | 35*3 | 35*3.5 | 35*4 | 35*4.5 | 35*5 | 35*6 | |||
| 38 | 38*2 | 38*2.5 | 38*3 | 38*3.5 | 38*4 | 38*4.5 | 38*5 | 38*6 | |||
| 40 | 40*2.5 | 40*3 | 40*3.5 | 40*4 | 40*4.5 | 40*5 | 40*6 | ||||
| 42 | 42*2.5 | 42*3 | 42*3.5 | 42*4 | 42*4.5 | 42*5 | 42*6 | ||||
| 45 | 45*2.5 | 45*3 | 45*3.5 | 45*4 | 45*4.5 | 45*5 | 45*6 | ||||
| 46 | 46*2.5 | 46*3 | 46*3.5 | 46*4 | 46*4.5 | 46*5 | 46*6 | ||||
| 48 | 48*2.5 | 48*3 | 48*3.5 | 48*4 | 48*4.5 | 48*5 | 48*6 | ||||
| 50 | 50*2.5 | 50*3 | 50*3.5 | 50*4 | 50*4.5 | 50*5 | 50*6 | ||||
| 54 | 54*3 | 54*3.5 | 54*4 | 54*4.5 | 54*5 | 54*6 | |||||
| 60 | 60*3 | 60*3.5 | 60*4 | 60*4.5 | 60*5 | 60*6 | 60*8 | ||||
| ملاحظة: 1. يمكننا إنتاج مواصفات أخرى وفقًا لمتطلباتك. 2. معالجة السطح: لامع، مجلفن (أصفر، أبيض، ملون)، مفوسفات، تخميل أخضر عسكري. | |||||||||||
| التفاوت | ||||
|---|---|---|---|---|
| القطر الخارجي | التفاوت المسموح به | التفاوت الخاص | ||
| GB/T3639 | DIN2391 | القطر الخارجي | الوزن | |
| 4 مم - 20 مم | ±0.10 مم | ±0.08 مم | ±0.05 مم | ±0.05 مم |
| 20 مم - 30 مم | ±0.10 مم | ±0.08 مم | ±0.08 مم | ±0.08mm |
| 31mm-40mm | ±0.15mm | ±0.15mm | ±0.10mm | ±0.08 مم |
| 41 مم - 60 مم | ±0.20 مم | ±0.20 مم | ±0.15mm | ±0.15mm |
| 61mm-80mm | ±0.30mm | ±0.30mm | ±0.20mm | ±0.20mm |
| 81mm-120mm | ±0.45mm | ±0.45mm | ±0.30mm | ±0.30mm |
| التركيب الكيميائي | |||||||
|---|---|---|---|---|---|---|---|
| درجة الفولاذ | C | Si | Mn | P | S | Altot | |
| الاسم | الرقم | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأدنى |
| E215 | 1.0212 | 0.1 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | — |
| E355 | 1.058 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | — |
| الخصائص الميكانيكية | ||||
|---|---|---|---|---|
| درجة الفولاذ | قوة الخضوع | قوة الشد | الاستطالة | |
| الاسم | الرقم | RH | Rm | A |
| الحد الأدنى | الحد الأدنى | الحد الأدنى | ||
| MPa | MPa | % | ||
| E215 | 1.0212 | 215 | 290 إلى 430 | 30 |
| E235 | 1.0308 | 235 | 340 إلى 480 | 25 |
| E355 | 1.058 | 355 | 490 إلى 630 | 22 |
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
