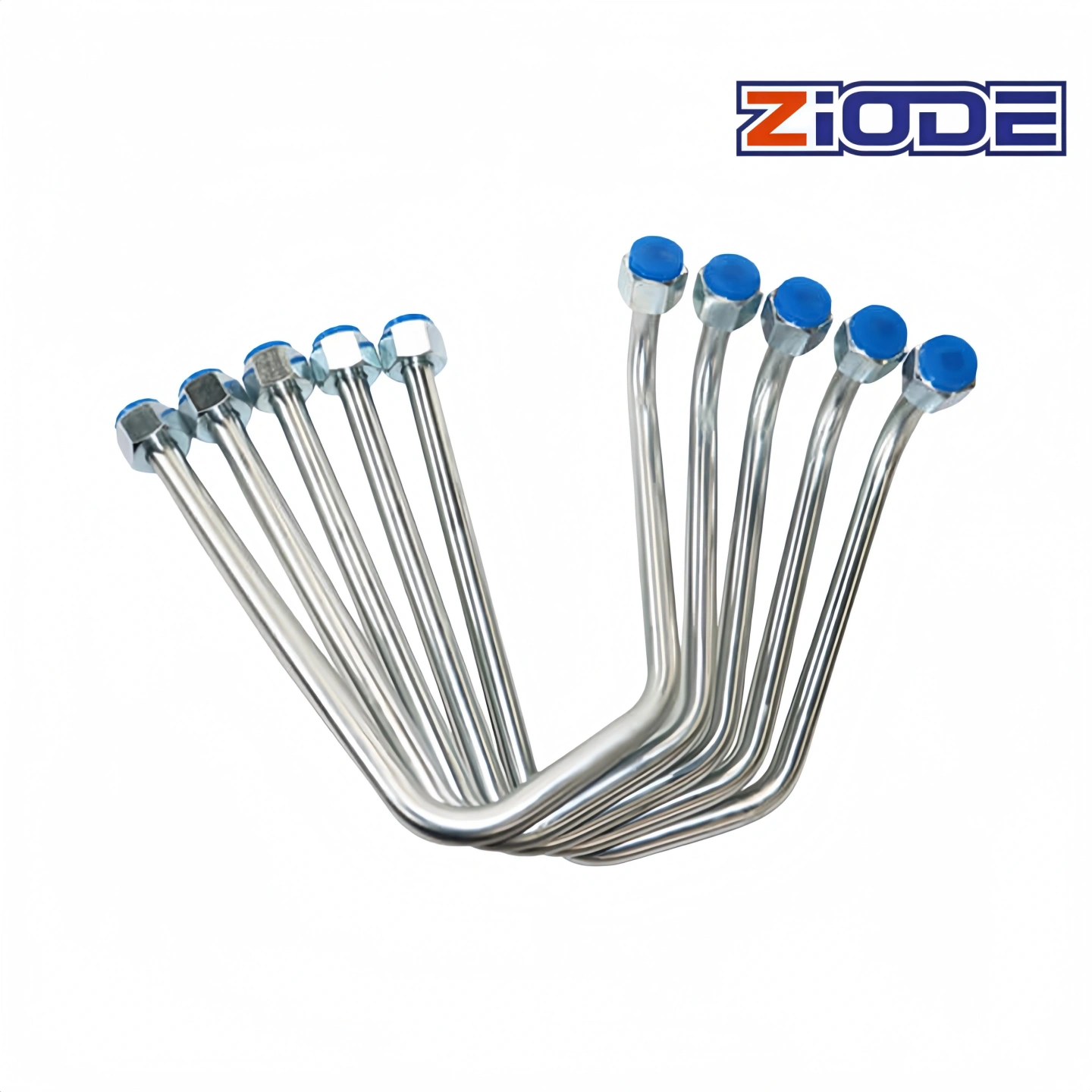

مجموعات الأنابيب الفولاذية غير الملحومة الدقيقة المثنية على البارد
يتم إنتاج المنتج من خلال عمليات تشمل السحب على البارد، والانحناء، والمعالجة الحرارية، والطلاء السطحي، مما يضمن أداءً مستقرًا ودقة أبعاد. وهو مناسب للأنظمة التي تتطلب مقاومة عالية للضغط ووصلات خالية من التسرب.
| العلامة التجارية: | ZIODE |
| اسم المنتج: | مجموعات الأنابيب الفولاذية غير الملحومة الدقيقة المثنية على البارد |
| المعايير: | EN 10305-4 (DIN 2445/2)، EN 10305-1 (DIN 2391/C)، ASTM A179 |
| درجة الفولاذ: | E235 (ST35 / ST37.4)، E355 (ST52 / ST52.4) |
| القطر الخارجي (OD): | 4 – 120 مم |
| سماكة الجدار (WT): | 0.5 – 10 مم |
| الطول: | 6 م قياسي أو حسب الطلب |
| طلاء السطح: | 8 – 12 ميكرومتر |
| حالة التسليم: | +N (NBK) معيارية |
-
01
مقاومة عالية للضغط دون أي تسرب عند نقاط التوصيل
-
02
قدرة انحناء قوية (حتى Φ60 × 5 مم)
-
03
نظافة داخلية وخارجية عالية (تنظيف بالموجات فوق الصوتية)
-
04
سهولة التجميع وكفاءة عالية
-
05
معالجة دقيقة مع أداء مستقر
-
الأنظمة الهيدروليكية
-
آلات الهندسة والبناء
-
المعدات الميكانيكية التي تتطلب تجميعات الأنابيب المثنية
-
التطبيقات التي تتطلب أنظمة أنابيب دقيقة ونظيفة وموثوقة
| مجموعات الأنابيب الهيدروليكية | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| القطر الخارجي | السماكة | ||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم |
| 6 | 6*1 | 6*1.5 | |||||||||
| 8 | 8*1 | 8*1.5 | 8*2 | ||||||||
| 10 | 10*1 | 10*1.5 | 10*2 | ||||||||
| 12 | 12*1 | 12*1.5 | 12*2 | 12*2.5 | |||||||
| 14 | 14*1 | 14*1.5 | 14*2 | 14*2.5 | 14*3 | ||||||
| 15 | 15*1 | 15*1.5 | 15*2 | 15*2.5 | 15*3 | ||||||
| 16 | 16*1 | 16*1.5 | 16*2 | 16*2.5 | 16*3 | ||||||
| 18 | 18*1.5 | 18*2 | 18*2.5 | 18*3 | 18*3.5 | 18*4 | |||||
| 20 | 20*1.5 | 20*2 | 20*2.5 | 20*3 | 20*3.5 | 20*4 | |||||
| 22 | 22*1.5 | 22*2 | 22*2.5 | 22*3 | 22*3.5 | 22*4 | |||||
| 25 | 25*2 | 25*2.5 | 25*3 | 25*3.5 | 25*4 | ||||||
| 28 | 28*2 | 28*2.5 | 28*3 | 28*3.5 | 28*4 | ||||||
| 30 | 30*2 | 30*2.5 | 30*3 | 30*3.5 | 30*4 | 30*4.5 | 30*5 | ||||
| 32 | 32*2 | 32*2.5 | 32*3 | 32*3.5 | 32*4 | 32*4.5 | 32*5 | ||||
| 34 | 34*2 | 34*2.5 | 34*3 | 34*3.5 | 34*4 | 34*4.5 | 34*5 | 34*6 | |||
| 35 | 35*2 | 35*2.5 | 35*3 | 35*3.5 | 35*4 | 35*4.5 | 35*5 | 35*6 | |||
| 38 | 38*2 | 38*2.5 | 38*3 | 38*3.5 | 38*4 | 38*4.5 | 38*5 | 38*6 | |||
| 40 | 40*2.5 | 40*3 | 40*3.5 | 40*4 | 40*4.5 | 40*5 | 40*6 | ||||
| 42 | 42*2.5 | 42*3 | 42*3.5 | 42*4 | 42*4.5 | 42*5 | 42*6 | ||||
| 45 | 45*2.5 | 45*3 | 45*3.5 | 45*4 | 45*4.5 | 45*5 | 45*6 | ||||
| 46 | 46*2.5 | 46*3 | 46*3.5 | 46*4 | 46*4.5 | 46*5 | 46*6 | ||||
| 48 | 48*2.5 | 48*3 | 48*3.5 | 48*4 | 48*4.5 | 48*5 | 48*6 | ||||
| 50 | 50*2.5 | 50*3 | 50*3.5 | 50*4 | 50*4.5 | 50*5 | 50*6 | ||||
| 54 | 54*3 | 54*3.5 | 54*4 | 54*4.5 | 54*5 | 54*6 | |||||
| 60 | 60*3 | 60*3.5 | 60*4 | 60*4.5 | 60*5 | 60*6 | 60*8 | ||||
| ملاحظة: 1. يمكننا إنتاج مواصفات أخرى وفقًا لمتطلباتك. 2. معالجة السطح: لامع، مجلفن (أصفر، أبيض، ملون)، مفوسفات، تخميل أخضر عسكري. | |||||||||||
| التفاوت | ||||
|---|---|---|---|---|
| القطر الخارجي | التفاوت المسموح به | التفاوت الخاص | ||
| GB/T3639 | DIN2391 | القطر الخارجي | الوزن | |
| 4 مم - 20 مم | ±0.10 مم | ±0.08 مم | ±0.05 مم | ±0.05 مم |
| 20 مم - 30 مم | ±0.10 مم | ±0.08 مم | ±0.08 مم | ±0.08mm |
| 31mm-40mm | ±0.15mm | ±0.15mm | ±0.10mm | ±0.08 مم |
| 41 مم - 60 مم | ±0.20 مم | ±0.20 مم | ±0.15mm | ±0.15mm |
| 61mm-80mm | ±0.30mm | ±0.30mm | ±0.20mm | ±0.20mm |
| 81mm-120mm | ±0.45mm | ±0.45mm | ±0.30mm | ±0.30mm |
| التركيب الكيميائي | |||||||
|---|---|---|---|---|---|---|---|
| درجة الفولاذ | C | Si | Mn | P | S | Altot | |
| الاسم | الرقم | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأقصى | الحد الأدنى |
| E215 | 1.0212 | 0.1 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | — |
| E355 | 1.058 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | — |
| الخصائص الميكانيكية | ||||
|---|---|---|---|---|
| درجة الفولاذ | قوة الخضوع | قوة الشد | الاستطالة | |
| الاسم | الرقم | RH | Rm | A |
| الحد الأدنى | الحد الأدنى | الحد الأدنى | ||
| MPa | MPa | % | ||
| E215 | 1.0212 | 215 | 290 إلى 430 | 30 |
| E235 | 1.0308 | 235 | 340 إلى 480 | 25 |
| E355 | 1.058 | 355 | 490 إلى 630 | 22 |
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
