تُعد الخراطيم الهيدروليكية، والمعروفة أيضًا باسم خراطيم الزيت عالية الضغط أو الخراطيم المطاطية الهيدروليكية أو الخراطيم المقواة بالأسلاك الفولاذية، مكونات أساسية في الأنظمة الهيدروليكية. وتنقسم عمومًا إلى خراطيم مضفرة بالأسلاك الفولاذية وخراطيم لولبية بالأسلاك الفولاذية، ويمكن أيضًا تصنيفها إلى مواد مركبة من المطاط والمطاط والبلاستيك اعتمادًا على البنية.
تتكون مجموعة الخراطيم الهيدروليكية عادةً من أنبوب داخلي وطبقة تقوية وغطاء خارجي. يحمل الأنبوب الداخلي الوسط الهيدروليكي تحت الضغط بينما يحمي طبقة التعزيز من التآكل الكيميائي. يحمي الغطاء الخارجي من التآكل والتعرض البيئي والأضرار الميكانيكية. تعمل طبقة التعزيز بالأسلاك الفولاذية كعمود فقري هيكلي، مما يمكّن الخرطوم من تحمل ضغوط العمل العالية.
الفحص الأساسي قبل اختيار الخراطيم الهيدروليكية
قبل استخدام الخرطوم الهيدروليكي، من المهم تقييم جودة المنتج لضمان التشغيل الآمن والموثوق.
يجب فحص الغطاء الخارجي للتأكد من استمراريته وتجانسه، خاصة في مناطق التجعيد حيث يتم تجريد المطاط. تشير بنية المطاط المستمرة والسليمة عمومًا إلى جودة مستقرة.
يجب أن تكون طبقة التعزيز من الأسلاك الفولاذية موزعة بالتساوي مع بنية متسقة وبدون تشوهات غير منتظمة. يؤثر توحيد التعزيز بشكل مباشر على مقاومة الضغط وعمر الخدمة.
يجب أن يكون للأنبوب الداخلي سماكة جدار متسقة وقطر داخلي صحيح. يجب التحقق من المطابقة الصحيحة مع الوصلات من خلال اختبارات التركيب لضمان أداء الإحكام.
يجب أن يكون الارتباط بين طبقة الأسلاك الفولاذية وطبقات المطاط قويًا وموحدًا. يمكن أن يؤدي الالتصاق الضعيف إلى انفصال الطبقات تحت الضغط أو في ظروف العمل الديناميكية.
تصنيف خراطيم الضغط العالي ومستويات الأداء
يمكن تصميم الخراطيم الهيدروليكية الحديثة عالية الضغط لنطاقات ضغط مختلفة مثل 70 ميجا باسكال و160 ميجا باسكال وحتى 350 ميجا باسكال حسب متطلبات النظام.
بالنسبة لأنظمة الخراطيم الهيدروليكية ذات الضغط المتوسط، تشمل الميزات الشائعة تصميمًا مقاومًا للالتواء، وتمددًا حجميًا منخفضًا، ومقاومة تدفق منخفضة، ومقاومة للتآكل، وهيكلًا خفيف الوزن، ونصف قطر انحناء صغير، وعمر خدمة طويل. غالبًا ما تأتي هذه الخراطيم مزودة بوصلات مزدوجة الأطراف مثبتة مسبقًا ومصممة بعامل أمان يبلغ 4:1. تشمل الهياكل النموذجية أنابيب داخلية من PA12، وتقوية من الأسلاك الفولاذية الحلزونية، وأغطية خارجية من PUR.
بالنسبة للتطبيقات ذات الضغط الفائق، يتم تصميم الخراطيم الهيدروليكية بمواد لدن بالحرارة معززة مثل الطبقات الداخلية من POM والتعزيز بأسلاك فولاذية لولبية متعددة الطبقات. توفر هذه الهياكل استقرارًا ممتازًا في ظل ظروف الضغط الشديد وتستخدم عادةً في المعدات الهيدروليكية المتخصصة.
متطلبات الفحص قبل الاستخدام
قبل التركيب، يجب فحص الخراطيم الهيدروليكية للتأكد من اختيار الطراز الصحيح، ومطابقة الطول، واجتياز اختبار الضغط. يجب استخدام الخراطيم التي تجتاز الفحص فقط.
يجب اعتبار أي تعرض للأسلاك الفولاذية في منطقة التوصيل، أو انفصال الغطاء الخارجي، أو تلف طلاء الوصلة أمرًا غير مقبول ويجب استبدالها على الفور.
يجب تنظيف الخراطيم المركبة حديثًا من الداخل لإزالة جزيئات المطاط والملوثات لمنع انسداد النظام أو تلوثه.

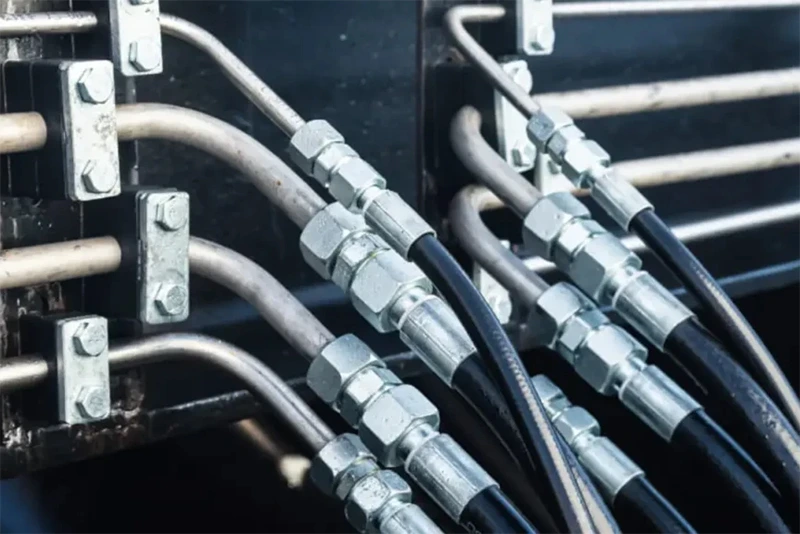

متطلبات توصيل الخراطيم الهيدروليكية
أثناء التركيب، يجب تجنب لف الخراطيم الهيدروليكية تمامًا، حيث إن حتى الالتواء الطفيف يمكن أن يقلل بشكل كبير من العمر التشغيلي ويتلف هيكل التعزيز.
يجب توفير طول كافٍ لاستيعاب التمدد الناتج عن الضغط والاهتزاز والحركة الميكانيكية أثناء التشغيل.
يجب تركيب المشابك في الأجزاء المستقيمة بدلاً من المنحنيات لمنع التشوه. قد يؤدي التثبيت غير السليم إلى تآكل مبكر أو تركيز إجهاد موضعي.
عند توصيل المكونات المتحركة، يجب توفير طول إضافي لتجنب إجهاد الشد أثناء الحركة.
يجب دائمًا الالتزام بمتطلبات نصف قطر الانحناء وفقًا للمواصفات الفنية لمنع تلف التعزيزات.
معايير تركيب الخراطيم الهيدروليكية
يعد التركيب السليم أمرًا ضروريًا لضمان عمر خدمة طويل وتشغيل آمن.
يجب تجنب الالتواء أثناء التركيب، حيث يمكن أن يقلل بشكل كبير من عمر الخرطوم. حتى الالتواء البسيط يمكن أن يؤثر بشكل كبير على المتانة تحت دورات الضغط.
يجب أن يتضمن التثبيت هامش طول معقول، يسمح عادةً بتمدد وحركة بنسبة 3% إلى 5% تحت الضغط.
يجب ألا يقل نصف قطر الانحناء الأدنى عمومًا عن 8 إلى 10 أضعاف القطر الخارجي للخرطوم. يجب الحفاظ على الأجزاء المستقيمة بالقرب من الوصلات لتجنب تركيز الإجهاد، مع طول مستقيم موصى به لا يقل عن ستة أضعاف القطر الخارجي للخرطوم.
يعد اختيار طول الخرطوم الصحيح أمرًا بالغ الأهمية أيضًا. تؤدي الخراطيم الطويلة بشكل مفرط إلى زيادة التكلفة وإحداث حركة غير ضرورية، في حين أن الخراطيم القصيرة للغاية قد تؤدي إلى إجهاد مفرط وفشل.
يجب تثبيت الخراطيم بشكل صحيح دون تثبيتها بإحكام عند نقاط الانحناء. يجب أن تسمح المشابك بحركة محكومة في الأجزاء المستقيمة لمنع التلف تحت الضغط.
يجب أيضًا تركيب الخراطيم الهيدروليكية بعيدًا عن مصادر الحرارة مثل أنظمة عادم المحرك لمنع الشيخوخة الحرارية وتدهور المواد.
الأعطال الشائعة في الخراطيم الهيدروليكية وحلولها
يعد التسرب أحد أكثر المشكلات شيوعًا في الأنظمة الهيدروليكية. وغالبًا ما ينتج عن وصلات غير محكمة، أو عناصر مانعة للتسرب قديمة أو تالفة مثل الحلقات الدائرية، أو تآكل خارجي لغطاء الخرطوم، أو إجهاد ناتج عن نبضات الضغط المتكررة.
عادةً ما تنتج أعطال الانفجار عن ظروف الضغط الزائد، أو إجهاد دورات الضغط على المدى الطويل، أو درجات الحرارة القصوى، أو التلف الميكانيكي الخارجي مثل الانحناء أو السحق أو الصدم.
عادةً ما ينتج تشقق السطح أو تدهور الغطاء الخارجي عن التعرض للأوزون، والأشعة فوق البنفسجية، والتآكل الكيميائي الناتج عن الزيوت أو المذيبات، والتقصف الناتج عن درجات الحرارة المنخفضة.
يمكن أن ينتج انفصال أو تشوه الوصلات عن عزم دوران غير مناسب عند التركيب، أو جودة تجعيد رديئة، أو إجهاد ناتج عن الاهتزاز، أو تآكل المكونات المعدنية في بيئات رطبة أو كيميائية عدوانية.
غالبًا ما يرتبط انتفاخ الخرطوم أو تشوهه بالضغط الذي يتجاوز الحدود التصميمية، أو درجة الحرارة المفرطة التي تؤدي إلى تليين المطاط، أو التآكل الداخلي الناجم عن السوائل الملوثة التي تحتوي على جزيئات صلبة.
قد يحدث تدهور أو انسداد الأنبوب الداخلي بسبب تلوث السوائل، أو عدم التوافق بين السائل الهيدروليكي ومواد الخرطوم، أو الركود المطول الذي يؤدي إلى تلف المواد.
الخلاصة
يعد الاختيار السليم والتركيب الصحيح والفحص المنتظم للخراطيم الهيدروليكية أمراً ضرورياً لضمان تشغيل آمن ومستقر وفعال للنظام الهيدروليكي. إن فهم أنماط الفشل المحتملة واتباع أفضل الممارسات الهندسية يمكن أن يطيل العمر التشغيلي بشكل كبير ويقلل من مخاطر الصيانة.
