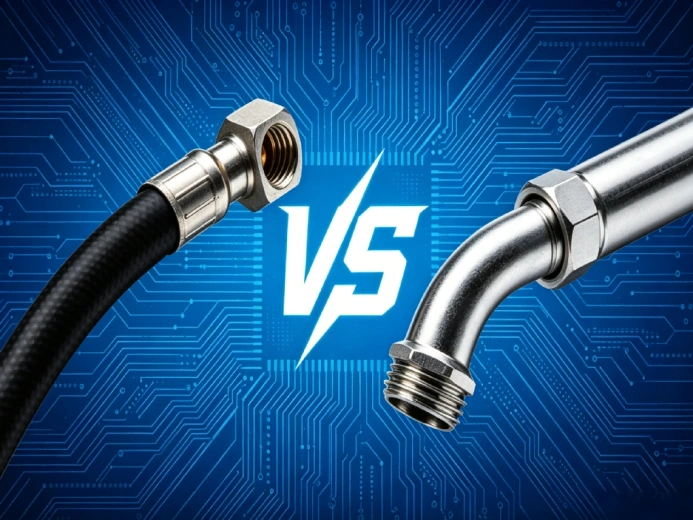

في تصميم أنابيب الأنظمة الهيدروليكية، يميل العديد من الفنيين إلى استخدام الخراطيم المرنة على نطاق واسع لما توفره من راحة وسهولة في التركيب. وبالفعل، توفر الخراطيم المطاطية الهيدروليكية مرونة ممتازة ولا تتطلب عمليات ثني معقدة مثل الأنابيب الفولاذية. ومع ذلك، في الآلات الميكانيكية الدقيقة وأنظمة الضغط الكبيرة وخطوط الإنتاج الآلية، لا تزال الأنابيب الصلبة مثل الأنابيب الفولاذية غير الملحومة أو الأنابيب الفولاذية المقاومة للصدأ تلعب دورًا مهيمنًا.
لذا فإن السؤال الحقيقي ليس ما إذا كانت الخراطيم أسهل في الاستخدام، بل في ظل أي ظروف تشغيل تصبح الأنابيب الفولاذية الصلبة هي الخيار الوحيد الموثوق به.
البيئات القاسية: درجات الحرارة المرتفعة والتعرض للحرارة
عادةً ما يُصنع الخرطوم المطاطي الهيدروليكي من المطاط الصناعي أو مواد الإيلاستومر الحرارية مع تعزيز بأسلاك فولاذية. وعلى الرغم من قدرته على تحمل الضغط، فإن الطبقة المطاطية الخارجية حساسة للحرارة.
في البيئات ذات درجات الحرارة المرتفعة، مثل المناطق القريبة من الأفران أو أنظمة عادم المحركات أو محطات الضخ الكبيرة، تتصلب المواد المطاطية تدريجيًا وتتشقق بسبب الشيخوخة الحرارية. هذا التدهور لا رجعة فيه. بمجرد تلف الطبقة الخارجية، يتعرض التعزيز الفولاذي للخطر ويزداد خطر انفجار الخرطوم بشكل كبير.
تحافظ الأنابيب الفولاذية، وخاصة أنابيب الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، على خصائص فيزيائية مستقرة في ظروف درجات الحرارة المرتفعة. كما أنها توفر تبديدًا أفضل للحرارة. في مثل هذه البيئات، غالبًا ما تدوم الأنابيب الصلبة لفترة أطول بكثير من الخراطيم المطاطية الهيدروليكية، وفي بعض الحالات تزيد مدة خدمتها عن عشرة أضعاف.
تقلبات الضغط المتكررة وظروف الإجهاد
في الأنظمة التي تعمل بمستويات ضغط عالية، خاصةً فوق 35 ميجا باسكال، أو في التطبيقات التي تتسم بنبضات ضغط قوية مثل الكسارات والمشغلات الترددية عالية التردد، تواجه الخراطيم المرنة تحديات إجهاد خطيرة.
يتعرض الخرطوم المطاطي الهيدروليكي لتوسع وانكماش طفيفين تحت تأثير تغيرات الضغط. قد يبدو هذا “تأثير التنفس” طفيفًا، لكنه يستهلك الطاقة باستمرار ويسرع من إجهاد طبقة التعزيز السلكية الفولاذية. بمرور الوقت، يؤدي هذا إلى إضعاف الهيكل.
من ناحية أخرى، لا يحدث أي تشوه حجمي تقريبًا في الأنابيب الفولاذية الصلبة. تحت أحمال الضغط الدورية، توفر الأنابيب الفولاذية استقرارًا هيكليًا أعلى بكثير وتكون أكثر ملاءمة لظروف التعب عالية التردد على المدى الطويل.
النقل لمسافات طويلة مع متطلبات صارمة لفقدان الضغط
تعتمد كفاءة النظام في الهيدروليكا بشكل كبير على فقدان الضغط على طول خط الأنابيب.
على الرغم من أن السطح الداخلي للخرطوم المطاطي الهيدروليكي يبدو أملسًا، إلا أن هيكله المرن يخلق مقاومة تدفق أعلى مقارنة بالأنابيب الفولاذية غير الملحومة الدقيقة. في ظروف التدفق العالي، يمكن أن تولد الخراطيم أيضًا المزيد من الحرارة بسبب خسائر الاحتكاك.
تتميز الأنابيب الفولاذية غير الملحومة المصنعة من خلال عمليات السحب على البارد الدقيقة بجدران داخلية ناعمة للغاية ومعاملات مقاومة أقل. في أنظمة النقل الهيدروليكي لمسافات طويلة، تقلل الأنابيب الصلبة بشكل كبير من فقدان الضغط وتسخين السوائل، وهو أمر مهم بشكل خاص في وحدات الطاقة الهيدروليكية الكبيرة.
تصميم المساحة والاستقرار ودقة النظام
في حين أن الخراطيم المرنة أسهل في التركيب، إلا أنه في الأنظمة التي تحتوي على عشرات أو حتى مئات الخطوط، يمكن أن يصبح توجيه الخراطيم معقدًا وفوضويًا. قد تؤدي التقاطعات والتلامس بين الخراطيم إلى التآكل والفشل المبكر.
يمكن أن تتحرك الخراطيم المطاطية الهيدروليكية أيضًا بشكل طفيف أثناء التشغيل، وقد يؤدي الاحتكاك طويل الأمد بين الخراطيم المتجاورة إلى إتلاف الغطاء الخارجي.
يمكن تشكيل الأنابيب الفولاذية الصلبة بدقة باستخدام معدات الثني وتثبيتها بشكل أنيق بمشابك على طول هياكل الماكينات أو حوامل الأنابيب. وهذا لا يحسن نظافة النظام فحسب، بل يقلل أيضًا من الاهتزاز، ويحسن تبديد الحرارة، ويتيح مساحة أكبر للوصول لأغراض الصيانة.
حيث لا تزال الخراطيم المطاطية الهيدروليكية ضرورية
على الرغم من مزايا الأنابيب الصلبة، لا تزال الخراطيم المطاطية الهيدروليكية لا غنى عنها في تطبيقات محددة.
في الأماكن التي توجد فيها حركة نسبية، مثل بين ذراع الحفارة وهياكل الذراع، تكون الخراطيم مطلوبة لاستيعاب الانحناء المستمر والدوران وحركة الإزاحة الكبيرة.
في نقاط عزل الاهتزاز مثل مخارج المضخات أو وصلات المحركات، يساعد مقطع قصير من الخرطوم على امتصاص الاهتزازات الميكانيكية ويمنع انتقالها عبر نظام الأنابيب الصلبة بأكمله، مما يقلل من خطر فك الوصلات.
منطق الاختيار الهندسي العملي
في التطبيقات العملية، عادةً ما يتم اتباع نهج متوازن. يُفضل استخدام الأنابيب الصلبة للخطوط الرئيسية، والنقل لمسافات طويلة، ومناطق الضغط العالي، والمناطق ذات درجات الحرارة المرتفعة. في هذه الحالات، تُستخدم عادةً الأنابيب الفولاذية المزودة بوصلات ضغط أو وصلات ملحومة لتقليل مخاطر التسرب وتحسين الاستقرار.
يُفضل استخدام الخراطيم المطاطية الهيدروليكية في الوصلات المتحركة ومصادر الاهتزاز والمواقع التي تتطلب تفكيكًا متكررًا أو مرونة في الصيانة.
من منظور التكلفة، قد تقلل أنظمة الخراطيم من وقت التركيب، بينما تتطلب الأنابيب الصلبة مجهودًا أكبر في التصنيع. ومع ذلك، عند تقييمها على مدار دورة الحياة الكاملة، غالبًا ما توفر أنظمة الأنابيب الفولاذية تكلفة صيانة إجمالية أقل نظرًا لعمرها التشغيلي الأطول وموثوقيتها العالية.
