عند اختيار أو استخدام مجموعة خراطيم هيدروليكية، من المهم فهم ليس فقط الخرطوم نفسه، بل أيضًا دور الوصلات التي تربط النظام بأكمله. تعتمد موثوقية النظام الهيدروليكي بشكل كبير على جودة وتوافق كل من الخرطوم ووصلات الخراطيم الهيدروليكية.
يضمن تجميع الخراطيم المصمم جيدًا نقل السوائل بأمان، ويقلل من مخاطر التسرب، ويحافظ على أداء مستقر للنظام في ظل ظروف الضغط المتغيرة. إن فهم كيفية تصنيع وتصنيف وصلات الخراطيم الهيدروليكية يمكن أن يساعد المستخدمين على اتخاذ قرارات أفضل عند اختيار المكونات للتطبيقات الهيدروليكية.
مكونات وتصنيف مجموعات الخراطيم الهيدروليكية
تتكون مجموعة الخراطيم الهيدروليكية من جزأين أساسيين: الخرطوم الهيدروليكي والوصلة المعدنية.
يتم تصنيف وصلات الخراطيم الهيدروليكية بشكل عام وفقًا لنطاقات ضغط التشغيل وطريقة التوصيل بين الخرطوم والوصلة.
بالنسبة للتطبيقات ذات الضغط المنخفض التي تقل عن 3 ميجا باسكال، تُستخدم عادةً الخراطيم الهيدروليكية المضفرة بالنسيج. غالبًا ما توجد هذه المجموعات في دوائر التحكم وأنظمة فرامل السيارات وبعض الآلات الهيدروليكية.
بالنسبة لضغوط التشغيل التي تتراوح بين 3 ميجا باسكال و10 ميجا باسكال، تُستخدم على نطاق واسع الخراطيم الهيدروليكية المضفرة بالأسلاك الفولاذية ذات القطر الكبير. تُستخدم هذه المجموعات عادةً في الدوائر الهيدروليكية ذات الضغط المتوسط والمنخفض وكذلك في خطوط العودة.
بالنسبة لنطاقات الضغط التي تتراوح بين 10 ميجا باسكال و31.5 ميجا باسكال، تصبح الخراطيم المضفرة بالأسلاك الفولاذية والمقواة حلزونيًا هي الخيار المفضل. تُستخدم هذه المجموعات عادةً في الأنظمة الهيدروليكية عالية الضغط حيث تُعد القوة والموثوقية أمرين بالغي الأهمية.
بالنسبة للضغوط التي تزيد عن 31.5 ميجا باسكال، تكون الخراطيم الهيدروليكية المقواة متعددة اللوالب مطلوبة بشكل عام. مع التطور المستمر للمعدات الهيدروليكية ذات الضغط الفائق والآلات الثقيلة، يستمر الطلب على مجموعات الخراطيم عالية الأداء هذه في النمو.

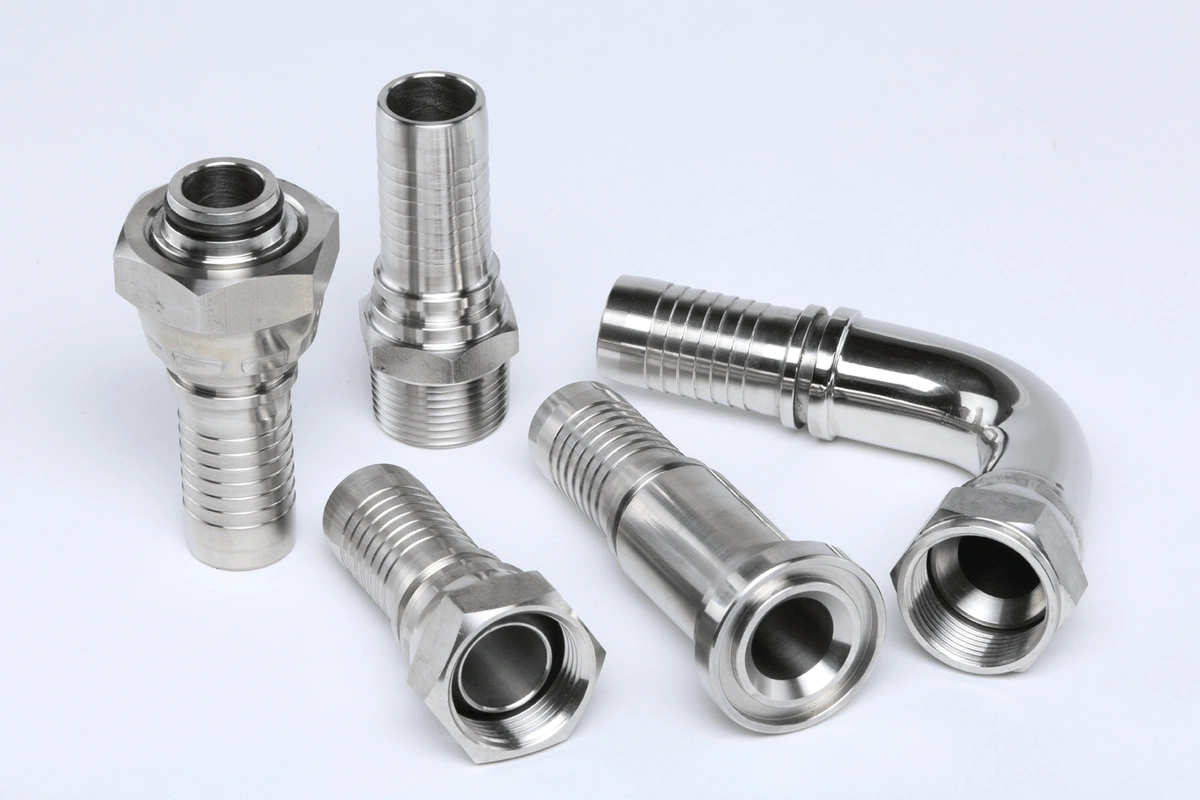

أنواع وصلات الخراطيم الهيدروليكية
بناءً على طريقة التوصيل بين الخرطوم والوصلة، يمكن تقسيم وصلات الخراطيم الهيدروليكية عمومًا إلى وصلات مجعدة ووصلات قابلة لإعادة الاستخدام.
يتم تجميع وصلات الخراطيم الهيدروليكية المجعدة عن طريق تطبيق قوة خارجية محكومة لضغط الحلقة بشكل دائم على الخرطوم. تخلق هذه العملية وصلة آمنة وموثوقة قادرة على تحمل الضغوط العالية وظروف التشغيل الصعبة.
تستخدم الوصلات القابلة لإعادة الاستخدام تصميمًا من الحلمة والمقبس الذي يضغط هيكل الخرطوم ميكانيكيًا. يعمل جذع الوصلة على توسيع الأنبوب الداخلي بينما يخلق المقبس الخارجي ضغطًا حول غطاء الخرطوم وطبقات التعزيز. على الرغم من أن الوصلات القابلة لإعادة الاستخدام توفر مرونة في التركيب، إلا أن جودة التوصيل قد تختلف اعتمادًا على إجراءات التجميع وخبرة المشغل.
لهذا السبب، يوصي مصنعو الخراطيم الهيدروليكية المحترفون عادةً باستخدام وصلات الخراطيم الهيدروليكية المجعدة للتطبيقات الصناعية الحرجة نظرًا لاتساقها وموثوقيتها الفائقة.
العلاقة بين هيكل الخرطوم والأداء
يتم تحديد أداء مجموعة الخرطوم الهيدروليكي من خلال التفاعل بين الأنبوب الداخلي وطبقة التعزيز والغطاء الخارجي ووصلات الخراطيم الهيدروليكية.
يتلامس الأنبوب الداخلي مباشرة مع السائل الهيدروليكي ويجب أن يقاوم التأثيرات الكيميائية مع الحفاظ على أداء مانع للتسرب ممتاز. يُستخدم مطاط النتريل بشكل شائع بسبب مقاومته الفائقة للزيوت الهيدروليكية القائمة على البترول.
هناك عدة عوامل تؤثر على فعالية الأنبوب الداخلي، بما في ذلك الصلابة وسماكة الجدار وخصائص مجموعة الضغط. تساعد الصلابة المناسبة والتشوه الدائم المنخفض في الحفاظ على أداء إحكام موثوق طوال عمر الخدمة للمجموعة.
يعد سمك الجدار مهمًا بنفس القدر. قد يتسبب السمك المفرط في تراكم المواد أثناء عملية التجعيد، مما يقلل من مساحة التدفق الفعالة. قد يؤدي السمك غير الكافي إلى حدوث تشققات تحت الضغط. يعد سمك الجدار المتجانس أمرًا بالغ الأهمية لتحقيق جودة تجعيد متسقة وموثوقية طويلة الأمد.
طبقة التعزيز ومقاومة الضغط
طبقة التعزيز هي الهيكل الرئيسي الحامل للحمل داخل الخرطوم الهيدروليكي.
في تصميمات الخراطيم المضفرة، تتحقق مقاومة الضغط من خلال ضفيرة من الأسلاك الفولاذية المربوطة بالطبقات المطاطية الداخلية والخارجية. أثناء دورات الضغط الديناميكي، قد تتعرض الأسلاك داخل الضفيرة لحركة نسبية واحتكاك، مما قد يؤثر تدريجيًا على المتانة.
تستخدم تصميمات الخراطيم اللولبية طبقات متعددة من الأسلاك الفولاذية الملفوفة في اتجاهات متناوبة. يتم فصل كل طبقة عاملة بمركبات مطاطية تمنع التلامس المباشر بين الأسلاك. يقلل هذا التصميم بشكل كبير من تركيز الإجهاد والاحتكاك بين طبقات التعزيز.
ونتيجة لذلك، توفر الخراطيم اللولبية عمومًا قدرة ضغط أعلى، ومقاومة أفضل للصدمات، وعمر خدمة أطول في التطبيقات الهيدروليكية الصعبة.
أهمية الغطاء الخارجي
يعمل الغلاف الخارجي كحاجز وقائي لمجموعة الخرطوم بأكملها. فهو يحمي طبقة التعزيز من التآكل والرطوبة والمواد الكيميائية والتعرض للعوامل الجوية والأضرار الميكانيكية.
يُستخدم مطاط الكلوروبرين والمركبات الاصطناعية الأخرى بشكل شائع بسبب متانتها ومقاومتها للظروف البيئية. من الضروري منع تشقق الغلاف وتقادمه، حيث أن تدهور الطبقة الخارجية قد يؤدي في النهاية إلى إتلاف مجموعة الخرطوم الهيدروليكي بأكملها.
يساعد الفحص المنتظم وممارسات التركيب السليمة على زيادة العمر الافتراضي لكل من الخرطوم ووصلات الخرطوم الهيدروليكي إلى أقصى حد.
اختيار وصلات الخراطيم الهيدروليكية المناسبة
يتطلب اختيار وصلات الخراطيم الهيدروليكية المناسبة أكثر من مجرد مطابقة أنواع الخيوط. يجب على المهندسين ومتخصصي الصيانة مراعاة ضغط التشغيل، وتوافق السوائل، ونطاق درجات الحرارة، ومستويات الاهتزاز، وأحمال النبضات، والظروف البيئية.
تحسن مجموعة الخراطيم والوصلات المتوافقة بشكل صحيح من سلامة النظام، وتقلل من متطلبات الصيانة، وتساعد على منع فترات التعطل المكلفة الناتجة عن التسرب أو الفشل المبكر.
تشكل وصلات الخراطيم الهيدروليكية عالية الجودة، جنبًا إلى جنب مع الخراطيم المختارة بشكل صحيح، أساس نظام هيدروليكي موثوق به.
