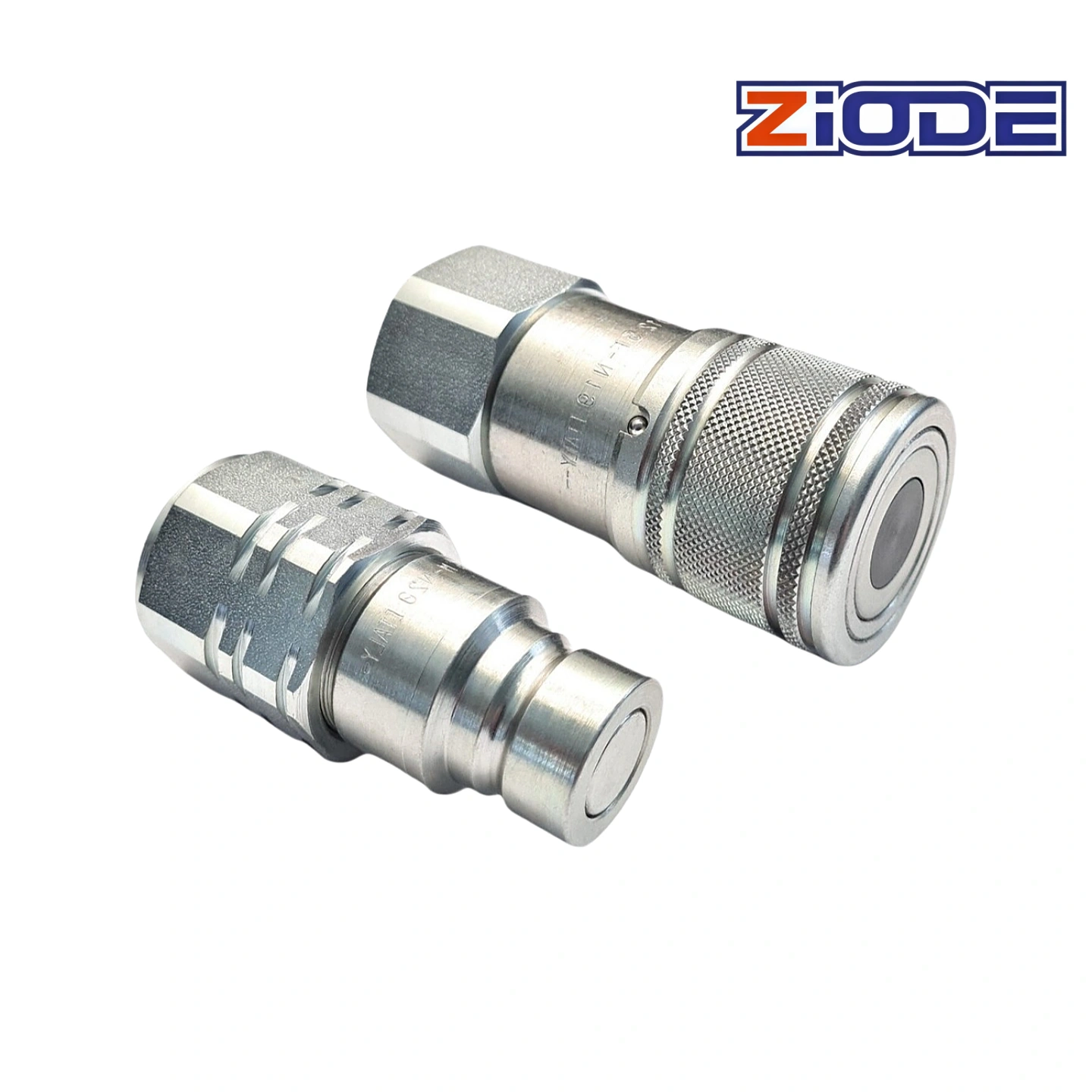

موصلات ذات وجه مسطح
مصنوعة من الفولاذ الكربوني عالي الجودة أو الفولاذ المقاوم للصدأ، توفر هذه الوصلات متانة ممتازة ومقاومة للتآكل. متوفرة في مجموعة واسعة من الأحجام من 1/4 بوصة إلى 2 بوصة، توفر حلولاً مرنة لمختلف الأنظمة الهيدروليكية والتطبيقات الصناعية. بفضل مواد الإحكام القوية والقدرة على تحمل الضغط العالي، تضمن الوصلات ذات الوجه المسطح أداءً ثابتًا حتى في البيئات الصعبة.
| العلامة التجارية: | ZIODE |
| نوع المنتج: | وصلة هيدروليكية سريعة ذات وجه مسطح |
| التوصيل: | ذكر (قابس) وأنثى (مقرنة) |
| خيارات المواد: | فولاذ كربوني / فولاذ مقاوم للصدأ |
| الأحجام المتوفرة: | 1/4 بوصة إلى 2 بوصة |
| معالجة السطح: | طلاء الزنك / طلاء الزنك والنيكل |
| مواد الختم: | NBR / البولي يوريثان |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +120 درجة مئوية |
| الضغط المقنن: | 3000 رطل لكل بوصة مربعة – 5000 رطل لكل بوصة مربعة |
| التطبيقات: | الأنظمة الصناعية والهيدروليكية |
-
تصميم الوجه المسطح يقلل من تسرب السوائل ودخول الهواء
-
متوفر من الفولاذ الكربوني والفولاذ المقاوم للصدأ لمختلف البيئات
-
طلاء بالزنك أو الزنك والنيكل لمقاومة أفضل للتآكل
-
نطاق واسع لدرجة حرارة التشغيل من -20 درجة مئوية إلى +120 درجة مئوية
-
ضغط مقنن يصل إلى 5000 رطل لكل بوصة مربعة للتطبيقات الصعبة
-
إحكام عالي الأداء باستخدام مواد NBR أو البولي يوريثان
-
هيكل متين لضمان عمر خدمة طويل
-
سهلة التنظيف، ومناسبة للأنظمة الحساسة للتلوث
-
متوفر بأحجام متعددة من 1/4 بوصة إلى 2 بوصة
-
معدات البناء
-
الآلات الهيدروليكية
-
المعدات الصناعية
-
الآلات الزراعية
-
أنظمة النفط والغاز
-
عمليات الصيانة والخدمة
وصلات الضغط العالي |
-

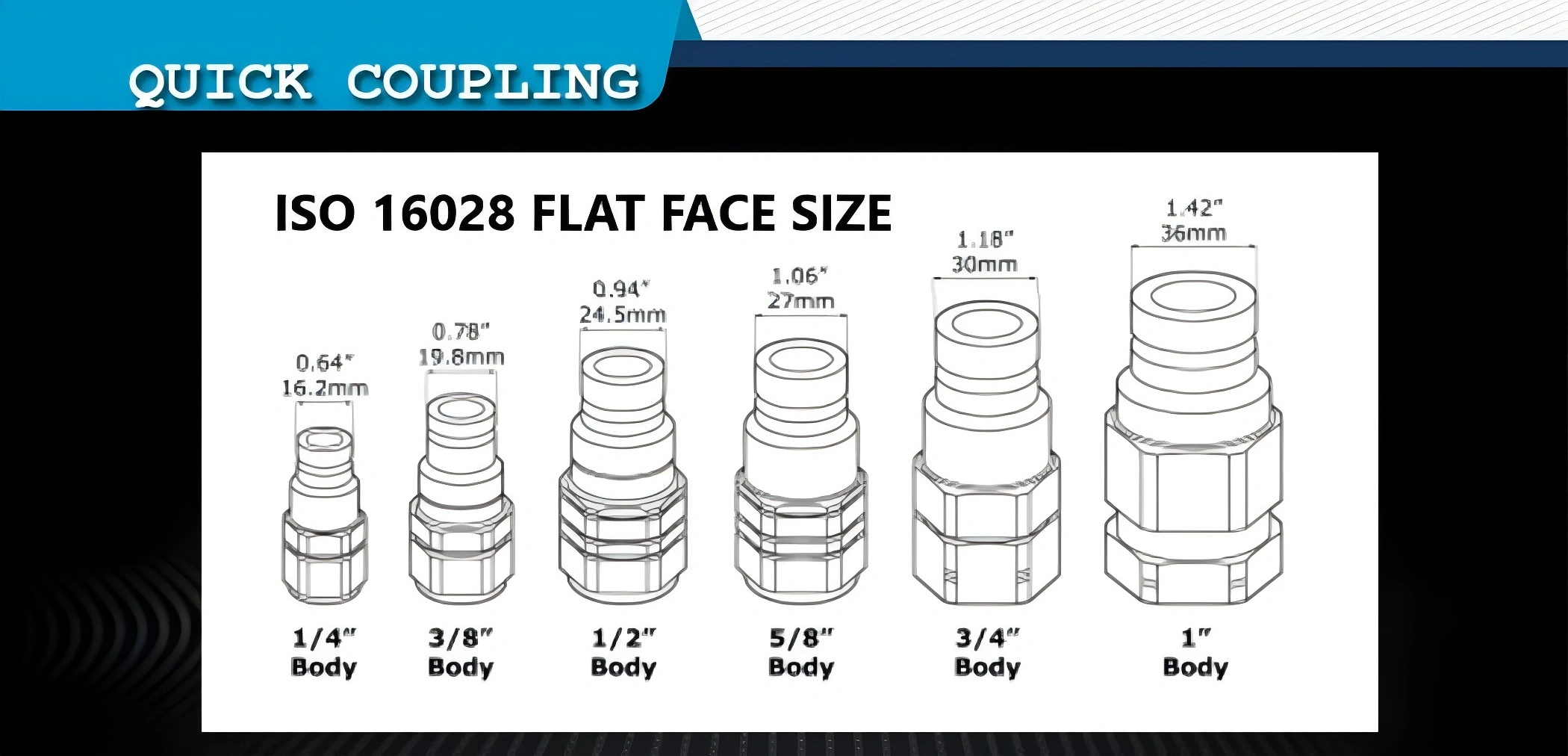

مقرنة هيدروليكية ذات وجه مسطح من الفولاذ الكربوني ZG/G/NPT 1/4
-
مقرنة هيدروليكية ذات وجه مسطح من الفولاذ الكربوني ZG/G/NPT 1/4
-

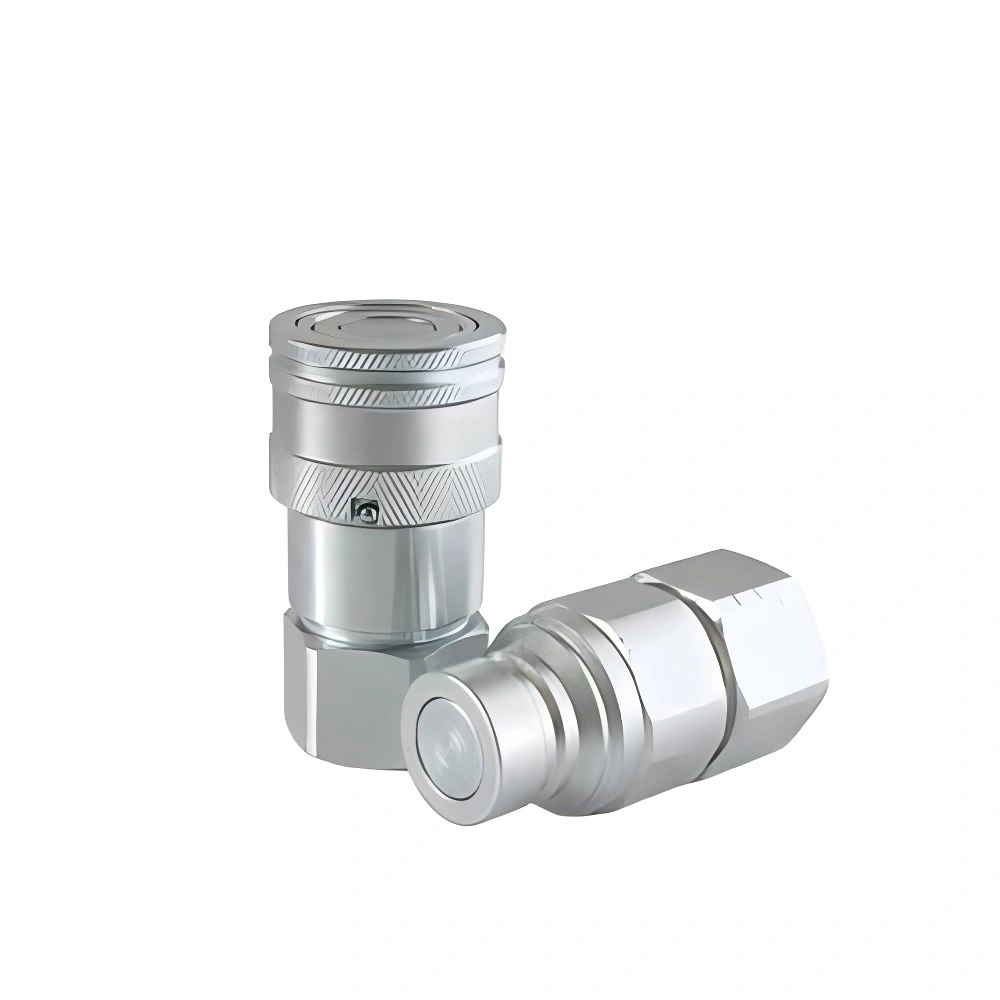

وصلات ISO 16028 ذات الوجه المسطح
-

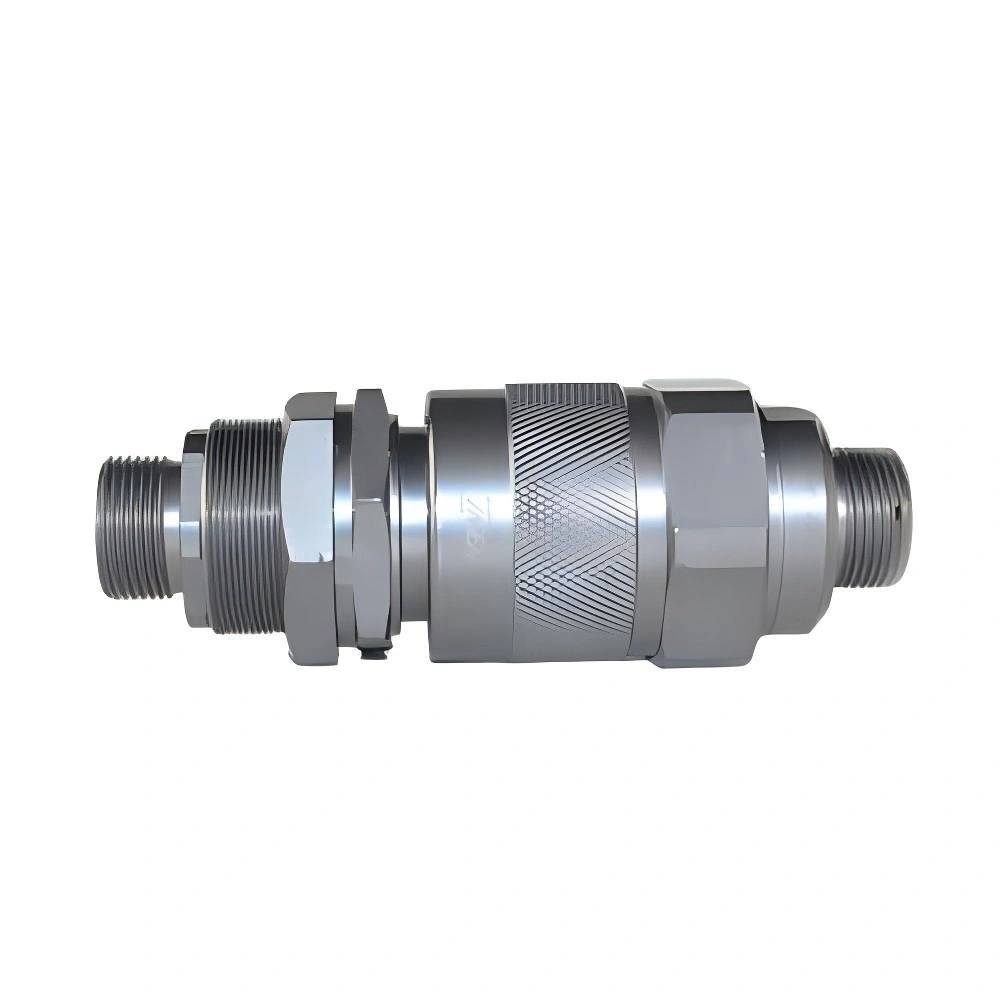

موصلات مسطحة الوجه ملولبة
-

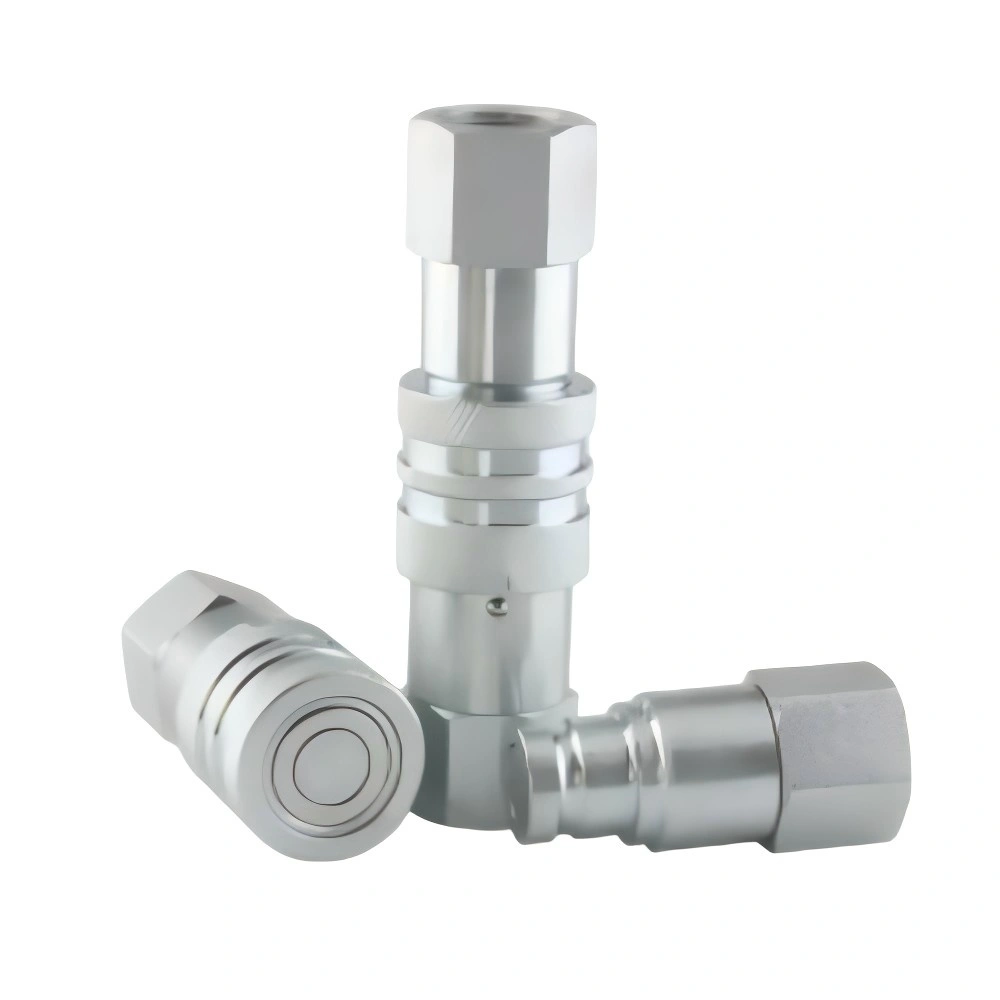

مقرنة ذات وجه مسطح مقاومة للتآكل وفقًا لمعيار ISO 16028
-
 قابلة للتبادل الدولي ISO 16028 سلسلة Qkep.webp)
وصلات هيدروليكية سريعة ذات وجه مسطح (فولاذ كربوني)/ التبادل الدولي ISO 16028 سلسلة Qkep
| المواصفات | ضغط التشغيل | معدل التدفق عند انخفاض الضغط بمقدار 0,2 ميجا باسكال | ضغوط الانفجار | قوة التوصيل | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
|||||||||
| مم | بوصة. | ميجرا (PSI) | لتر/دقيقة (GPM) | ميجرا (PSI) | ميجرا (PSI) | ميجاباسكال (PSI) | N | ||||
| 3,2 | 1/8” | 35 (5000) | 12 (3,2) | 170 (24200) | 140 (20000) | 180 (25700) | 105 | ||||
| 6.3 | 1/4” | 35 (5000) | 25 (6,6) | 170 (24200) | 140 (20000) | 180 (25700) | 110 | ||||
| 10 | 3/8” | 35 (5000) | 50 (13,2) | 170 (24200) | 140 (20000) | 170 (24200) | 150 | ||||
| 12.5 | 1/2” | 35 (5000) | 110 (29) | 140 (20000) | 140 (20000) | 170 (24200) | 210 | ||||
| 16 | 5/8” | 35 (5000) | 125 (33) | 140 (20000) | 140 (20000) | 140 (20000) | 205 | ||||
| 19 | 3/4” | 35 (5000) | 160 (42,4) | 140 (20000) | 140 (20000) | 140 (20000) | 215 | ||||
| 25 | 1” | 35 (5000) | 230 (60.7) | 140 (20000) | 140 (20000) | 170 (24200) | 280 | ||||
| رقم الجزء | الخيط | الحجم | E | F | G | رقم القطعة | الخيط | الحجم | E | F | G |
| (مم) | (مم) | (مم) | (بوصة) | (بوصة) | (بوصة) | ||||||
| QKPT 02-02SF | G1/4 | 0.25 | 48 | 24 | 28 | QKPT 02-N02SF | NPT1/4 | 0.25 | 1.88 | 0.94 | 1.1 |
| QKPT 03-03SF | G3/8 | 0.375 | 65 | 27 | 32 | QKPT 03-N03SF | NPT3/8 | 0.375 | 2.55 | 1.06 | 1.25 |
| QKPT 03-04SF | G1/2 | 0.375 | 70 | 27 | 32 | QKPT 03-N04SF | NPT1/2 | 0.375 | 2.75 | 1.06 | 1.25 |
| QKPT 04-04SF | G1/2 | 0.5 | 79 | 36 | 40 | QKPT 04-N04SF | NPT1/2 | 0.5 | 3.11 | 1.41 | 1.57 |
| QKPT 04-06SF | G3/4 | 0.5 | 79 | 36 | 40 | QKPT 04-N06SF | NPT3/4 | 0.5 | 3.11 | 1.41 | 1.57 |
| QKPT 06-06SF | G3/4 | 0.75 | 79 | 36 | 41 | QKPT 06-N06SF | NPT3/4 | 0.75 | 3.11 | 1.41 | 1.63 |
| QKPT 08-08SF | G1 | 1 | 93 | 45 | 48 | QKPT 08-N08SF | NPT1 | 1 | 3.66 | 1.77 | 1.88 |
| QKPT 08-10SF | G1 1/4 | 1 | 103 | 50 | 55 | QKPT 08-N10SF | NPT1 1/4 | 1 | 4.06 | 1.97 | 2.17 |
| رقم الجزء | الخيط | الحجم | A | C | D | رقم القطعة | الخيط | الحجم | A | C | D |
| (مم) | (مم) | (مم) | (بوصة) | (بوصة) | (بوصة) | ||||||
| QKPT 02-02PF | G1/4 | 0.25 | 48 | 22 | 24 | QKPT 02-N02PF | NPT1/4 | 0.25 | 1.88 | 0.86 | 0.94 |
| QKPT 03-03PF | G3/8 | 0.375 | 60 | 24 | 26 | QKPT 03-N03PF | NPT3/8 | 0.375 | 2.36 | 0.94 | 1.02 |
| QKPT 03-04PF | G1/2 | 0.375 | 63 | 27 | 29 | QKPT 03-N04PF | NPT1/2 | 0.375 | 2.48 | 1.06 | 1.14 |
| QKPT 04-04PF | G1/2 | 0.5 | 70 | 32 | 35 | QKPT 04-N04PF | NPT1/2 | 0.5 | 2.77 | 1.25 | 1.37 |
| QKPT 04-06PF | G3/4 | 0.5 | 70 | 32 | 35 | QKPT 04-N06PF | NPT3/4 | 0.5 | 2.77 | 1.25 | 1.37 |
| QKPT 06-06PF | G3/4 | 0.75 | 70 | 36 | 38 | QKPT 06-N06PF | NPT3/4 | 0.75 | 2.77 | 1.41 | 1.51 |
| QKPT 08-08PF | G1 | 1 | 83 | 45 | 48 | QKPT 08-N08PF | NPT1 | 1 | 3.26 | 1.77 | 1.88 |
| QKPT 08-10PF | G1 1/4 | 1 | 109 | 55 | 60 | QKPT 08-N10PF | NPT1 1/4 | 1 | 4.29 | 2.17 | 2.36 |
الأسئلة الشائعة
-
كيف يمكنني الحصول على عرض أسعار؟
ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي. -
هل يمكنكم المساعدة في اختيار المنتجات؟
نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
-
هل لديكم خبرة في التصدير؟
نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
-
كيف تضمنون جودة المنتج؟
نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
