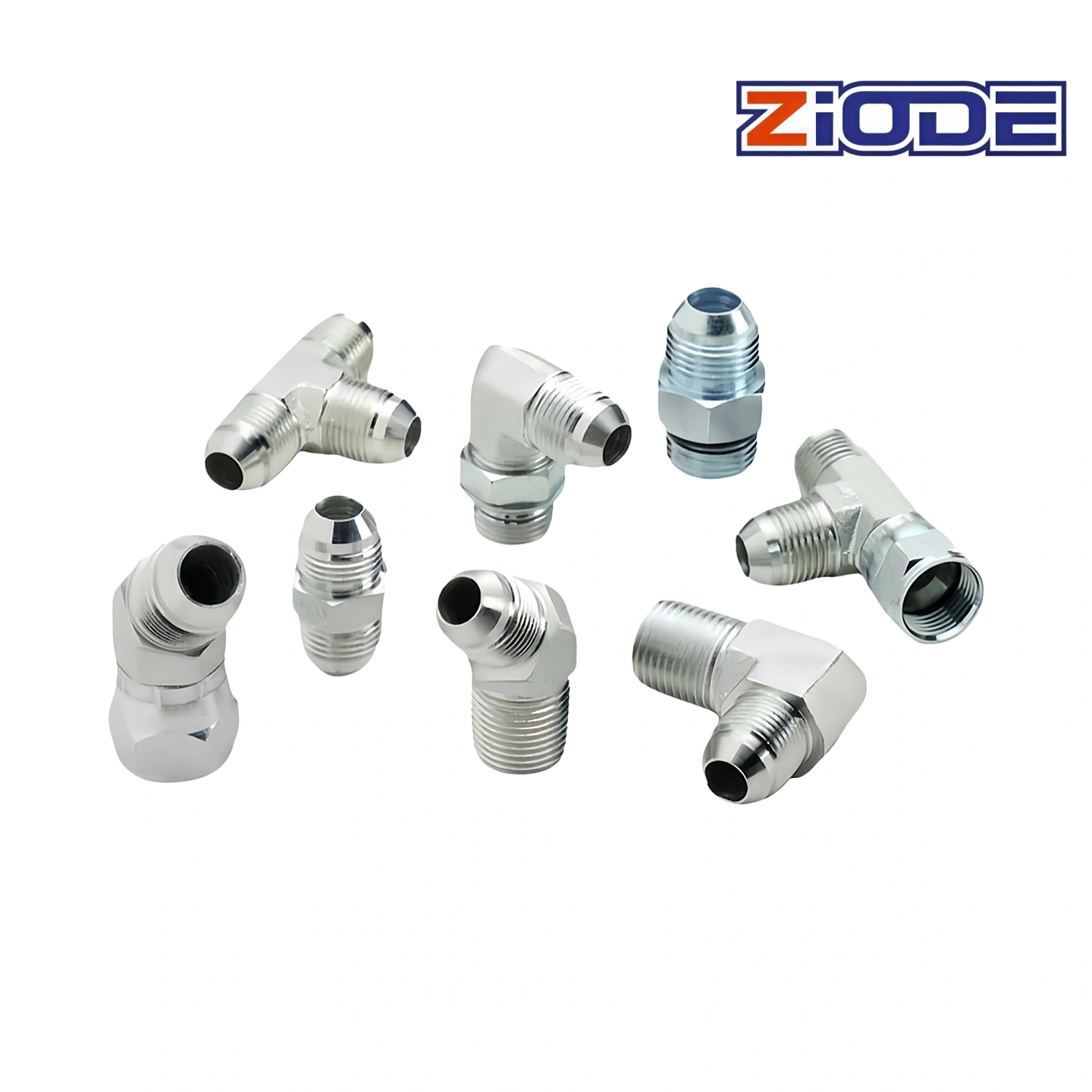

محول JIS BSP
يستخدم الجانب JIS مقعدًا مخروطيًا بزاوية 30 درجة مع خيوط مترية أو متوازية، بينما يعتمد الجانب BSP عادةً مقعدًا مخروطيًا بزاوية 60 درجة أو طرق إحكام أخرى، مما يتيح التوصيل المرن بين الأنظمة الهيدروليكية القياسية اليابانية والبريطانية.
تقدم ZIODE مجموعة كاملة من محولات JIS BSP بتكوينات متنوعة، مما يوفر حلولاً فعالة للأنظمة التي تتطلب تحويل الخيوط من JIS إلى BSP.
| العلامة التجارية: | ZIODE |
| نوع الخيط: | BSP (الأنابيب القياسية البريطانية، خيط متوازي) |
| نوع التوصيل: | مقعد مخروطي JIS بزاوية 30 درجة / مقعد مخروطي BSP بزاوية 60 درجة |
| ميزة نوع الخيط: | خيط مستقيم |
| نطاق الحجم: | G1/8×28 إلى G2×11 |
| نوع الختم: | حشية مخروطية معدنية (30 درجة / 60 درجة) |
| أنواع الهياكل: | مستقيمة، تي، سدادة، غطاء، حاجز |
| المادة: | فولاذ كربوني / فولاذ مقاوم للصدأ |
| التطبيق: | الأنظمة الهيدروليكية، الآلات الصناعية، نقل السوائل |
-
يضمن تصميم المقعد المخروطي JIS 30 درجة إحكامًا موثوقًا بين المعدن والمعدن
-
متوافق مع أنظمة الخيوط BSP للوصلات عبر المعايير
-
هيكل الخيط المستقيم يقلل من تآكل الخيط أثناء التركيب
-
متوفر في تكوينات متعددة بما في ذلك وصلة T ووصلة سدادة ووصلة حاجز
-
يدعم الوصلات من JIS إلى BSP و BSPT ووصلات مانعة للتسرب بحلقة O
-
نطاق أحجام واسع من G1/8 إلى G2
-
مناسب لأنظمة السوائل الهيدروليكية والصناعية
-
مواد متينة تضمن عمر خدمة طويل
-
الأنظمة الهيدروليكية
-
الآلات الصناعية
-
معدات البناء
-
أنظمة نقل السوائل
-
المعدات التي تتطلب التوافق مع JIS و BSP
-
JIS GAS MALE 60° CONE / BSP MALE O-RING
-
حلقة O-RING ذكر JIS GAS 60 درجة مخروطية / BSP
| رقم القطعة | الخيط | الأبعاد | ||||
|---|---|---|---|---|---|---|
| E | F | AA | B | L | S1 | |
| 1ST-02SP | G1/8*X28 | R1/8*X28 | 12 | 10 | 28 | 14 |
| 1ST-02-04SP | G1/8*X28 | R1/4*X19 | 12 | 14.5 | 32.5 | 17 |
| 1ST-04SP | G1/4*X19 | R1/4*X19 | 16 | 14.5 | 36.5 | 17 |
| 1ST-04-02SP | G1/4*X19 | R1/8*X28 | 16 | 10 | 32 | 17 |
| 1ST-04-06SP | G1/4*X19 | R3/8*X19 | 16 | 15 | 37 | 19 |
| 1ST-04-08SP | G1/4*X19 | R1/2*X14 | 16 | 20 | 44 | 22 |
| 1ST-06SP | G3/8*X19 | R3/8*X19 | 18 | 15 | 39 | 19 |
| 1ST-06-04SP | G3/8*X19 | R1/4*X19 | 18 | 14.5 | 40.5 | 22 |
| 1ST-06-08SP | G3/8*X19 | R1/2*X14 | 18 | 20 | 46 | 22 |
| 1ST-08SP | G1/2*X14 | R1/2*X14 | 20 | 20 | 48 | 22 |
| 1ST-08-04SP | G1/2*X14 | R1/4*X19 | 20 | 14.5 | 42.5 | 22 |
| 1ST-08-06SP | G1/2*X14 | R3/8*X19 | 20 | 15 | 45 | 27 |
| 1ST-08-12SP | G1/2*X14 | R3/4*X14 | 20 | 20 | 50 | 27 |
| 1ST-12SP | G3/4*X14 | R3/4*X14 | 22 | 20 | 53 | 30 |
| 1ST-12-08SP | G3/4*X14 | R1/2*X14 | 22 | 20 | 52 | 30 |
| 1ST-12-16SP | G3/4*X14 | R1*X11 | 22 | 25.5 | 58.5 | 36 |
| 1ST-16SP | G1*X11 | R1*X11 | 24 | 25.5 | 62.5 | 41 |
| 1ST-16-12SP | G1*X11 | R3/4*X14 | 24 | 20 | 57 | 41 |
| 1ST-20SP | G1.1/4*X11 | R1.1/4*X11 | 27 | 26.5 | 66 | 46 |
| 1ST-24SP | G1.1/2*X11 | R1.1/2*X11 | 27 | 26.5 | 67.5 | 50 |
| 1ST-32SP | G2*X11 | R2*X11 | 30 | 30 | 77 | 65 |
