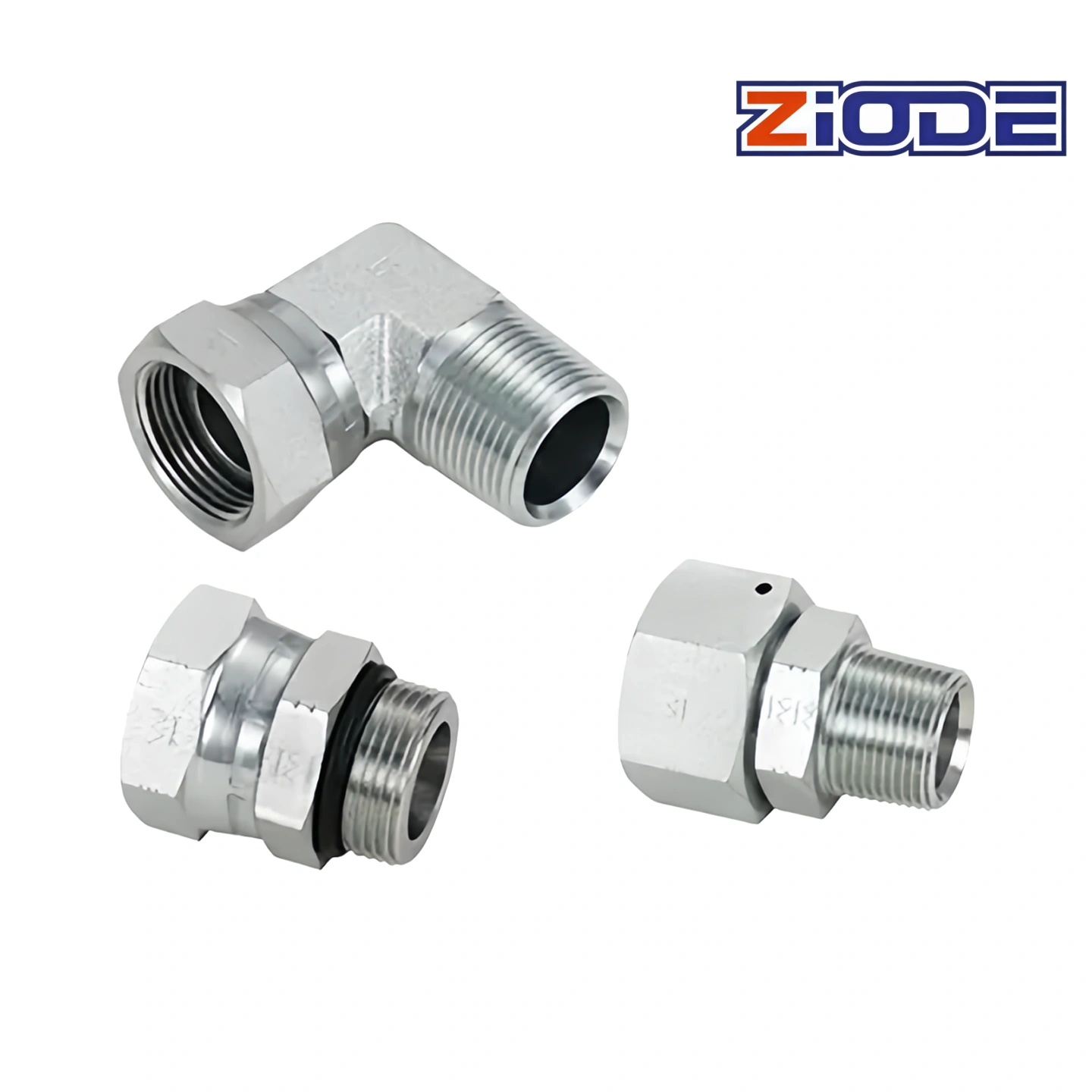

محول NPSM
تُستخدم محولات NPSM على نطاق واسع في الأنظمة التي تتطلب وصلات دوارة وتركيبًا سهلاً، وتوفر مرونة وأداء إحكام موثوقًا عند توصيلها بوصلات NPTF الذكورية. توفر ZIODE مجموعة كاملة من محولات NPSM بتكوينات متنوعة لتلبية متطلبات التوصيل الهيدروليكي المختلفة.
| العلامة التجارية: | ZIODE |
| اسم المنتج: | محول NPSM / محول هيدروليكي NPSM |
| نوع الخيط: | NPSM (National Pipe Straight Mechanical) |
| ميزة الخيط: | خيط مستقيم |
| نوع الختم: | مقعد مخروطي 30 درجة (ختم ميكانيكي) |
| نوع التوصيل: | وصلة دوارة أنثوية |
| نطاق الحجم: | R1/8″×28 إلى R2″×11 |
| أنواع الهياكل: | مستقيم، كوع، تي، وصلة، حلمة |
| المادة: | فولاذ كربوني / فولاذ مقاوم للصدأ |
| التطبيق: | الأنظمة الهيدروليكية، أنظمة الأنابيب، المعدات الصناعية |
-
تصميم لولبي مستقيم مع هيكل مانع للتسرب مخروطي بزاوية 30 درجة
-
يتيح الوصلة الدوارة الأنثوية تركيبًا مرنًا
-
ختم ميكانيكي موثوق به يتشكل من خلال التداخل المخروطي
-
متوافق مع الوصلات الذكورية NPTF
-
متوفر في تكوينات متعددة بما في ذلك الكوع، والوصلة الثلاثية، والوصلة التوصيلية
-
مجموعة واسعة من الأحجام من R1/8 إلى R2
-
مناسبة لأنظمة نقل السوائل والهيدروليكية
-
مواد متينة تضمن عمر خدمة طويل
-
الأنظمة الهيدروليكية
-
أنظمة الأنابيب الصناعية
-
معدات البناء والآلات
-
أنظمة نقل السوائل
-
التطبيقات التي تتطلب وصلات دوارة

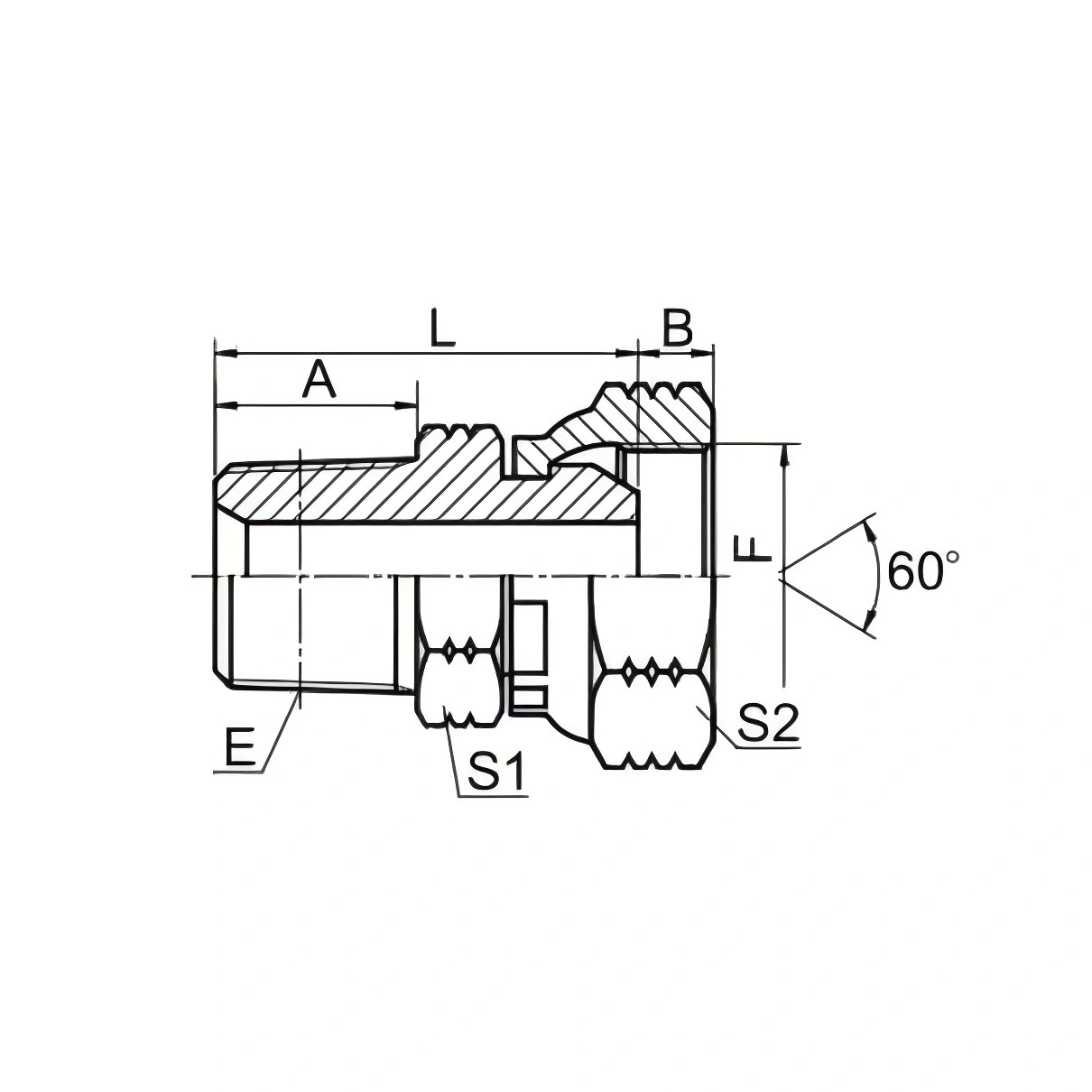

وصلة خرطوم هيدروليكي 2NU NPSM للإناث |
-
وصلة خرطوم هيدروليكي أنثوية 2NU NPSM
-
وصلة خرطوم هيدروليكي أنثوية 2NU NPSM
| رقم القطعة | الخيط | الأبعاد | |||||
|---|---|---|---|---|---|---|---|
| E | F | A | B | L | S1 | S2 | |
| 2NU-02 | Z 1/8”X27 | 1/8”X27 | 10.5 | 3.5 | 25.5 | 12 | 15 |
| 2NU-02-04 | Z 1/8”X27 | 1/4”X18 | 10.5 | 4.6 | 27.5 | 12 | 19 |
| 2NU-04-02 | Z 1/4”X18 | 1/8”X27 | 15 | 3.5 | 30 | 14 | 15 |
| 2NU-04 | Z 1/4”X18 | 1/4”X18 | 15 | 4.6 | 32 | 17 | 19 |
| 2NU-04-06 | Z 1/4”X18 | 3/8”X18 | 15 | 6 | 33 | 17 | 22 |
| 2NU-06 | Z 3/8”X18 | 3/8”X18 | 16 | 6 | 34.5 | 19 | 22 |
| 2NU-06-04 | Z 3/8”X18 | 1/4”X18 | 16 | 4.6 | 33 | 19 | 19 |
| 2NU-06-08 | Z 3/8”X18 | 1/2” X14 | 16 | 7.5 | 36 | 19 | 27 |
| 2NU-08 | Z 1/2”X14 | 1/2″ X14 | 19.5 | 7.5 | 41.5 | 22 | 27 |
| 2NU-08-04 | Z 1/2”X14 | 1/4” X18 | 19.5 | 4.6 | 38.5 | 22 | 19 |
| 2NU-08-06 | Z 1/2”X14 | 3/8”X18 | 19.5 | 6 | 39.5 | 22 | 22 |
| 2NU-12 | Z 3/4”X14 | 3/4” X14 | 19.5 | 8.9 | 44.5 | 30 | 32 |
| 2NU-12-06 | Z 3/4”X14 | 3/8”X18 | 19.5 | 6 | 41.5 | 30 | 22 |
| 2NU-12-08 | Z 3/4” X14 | 1/2” X14 | 19.5 | 7.5 | 43.5 | 30 | 27 |
| 2NU-12-16 | Z 3/4”X14 | 1″ X11.5 | 19.5 | 10.5 | 46.5 | 32 | 41 |
| 2NU-16-12 | Z 1” X11.5 | 3/4”X14 | 21.5 | 8.9 | 51.5 | 36 | 32 |
| 2NU-16 | Z 1” X11.5 | 1″ X11.5 | 25.5 | 10.5 | 52.5 | 36 | 41 |
| 2NU-16-20 | Z 1” X11.5 | 1.1/4”X11.5 | 25.5 | 11.2 | 58.5 | 41 | 50 |
| 2NU-20-16 | Z 1.1/4 بوصة × 11.5 | 1 بوصة × 11.5 | 26.5 | 10.5 | 55.5 | 36 | 41 |
| 2NU-20 | Z 1.1/4”X11.5 | 1.1/4” X11.5 | 26.5 | 11.2 | 59.5 | 46 | 50 |
| 2NU-20-24 | Z 1.1/4”X11.5 | 1.1/2”X11.5 | 26.5 | 11.2 | 59.5 | 46 | 55 |
| 2NU-24-20 | Z 1.1/2”X11.5 | 1.1/4” X11.5 | 27.5 | 11.2 | 62.5 | 50 | 50 |
| 2NU-24 | Z 1.1/2”X11.5 | 1.1/2” X11.5 | 27.5 | 11.2 | 62.5 | 50 | 55 |
| 2NU-32 | Z 2”X11.5 | 2”X11.5 | 27.5 | 11.2 | 64.5 | 65 | 70 |
NPT أنثى / NPSM أنثى 60 درجة مخروطية |
-
NPT FEMALE / NPSM FEMALE 60°CONE
-
NPT أنثى / NPSM أنثى 60 درجة مخروطية
| رقم القطعة | الخيط | الأبعاد | |||||
|---|---|---|---|---|---|---|---|
| E | F | A | B | L | S1 | S2 | |
| 7NU-02S | Z1/8”X27 | 1/8”X27 | 3.5 | 24 | 17 | 15 | |
| 7NU-04-02S | Z1/4”X18 | 1/8”X27 | 3.5 | 29 | 19 | 15 | |
| 7NU-04S | Z1/4”X18 | 1/4”X18 | 4.6 | 31.5 | 19 | 19 | |
| 7NU-04-06S | Z1/4”X18 | 3/8”X18 | 6 | 33 | 19 | 22 | |
| 7NU-06S | Z3/8”X18 | 3/8”X18 | 6 | 34 | 22 | 22 | |
| 7NU-08-06S | Z1/2”X14 | 3/8”X18 | 6 | 39 | 30 | 22 | |
| 7NU-08S | Z1/2”X14 | 1/2”X14 | 7.5 | 41 | 30 | 27 | |
| 7NU-12S | Z3/4”X14 | 3/4”X14 | 8.9 | 44 | 36 | 32 | |
| 7NU-16S | Z1”X11.5 | 1”X11.5 | 10.5 | 51.5 | 41 | 41 | |
| 7NU-20S | Z1.1/4”X11.5 | 1.1/4”X11.5 | 11.2 | 55 | 50 | 50 | |
| 7NU-24S | Z1.1/2”X11.5 | 1.1/2”X11.5 | 11.2 | 55.5 | 60 | 55 | |
| 7NU-32S | Z2”X11.5 | 2”X11.5 | 11.5 | 57 | 70 | 70 | |
