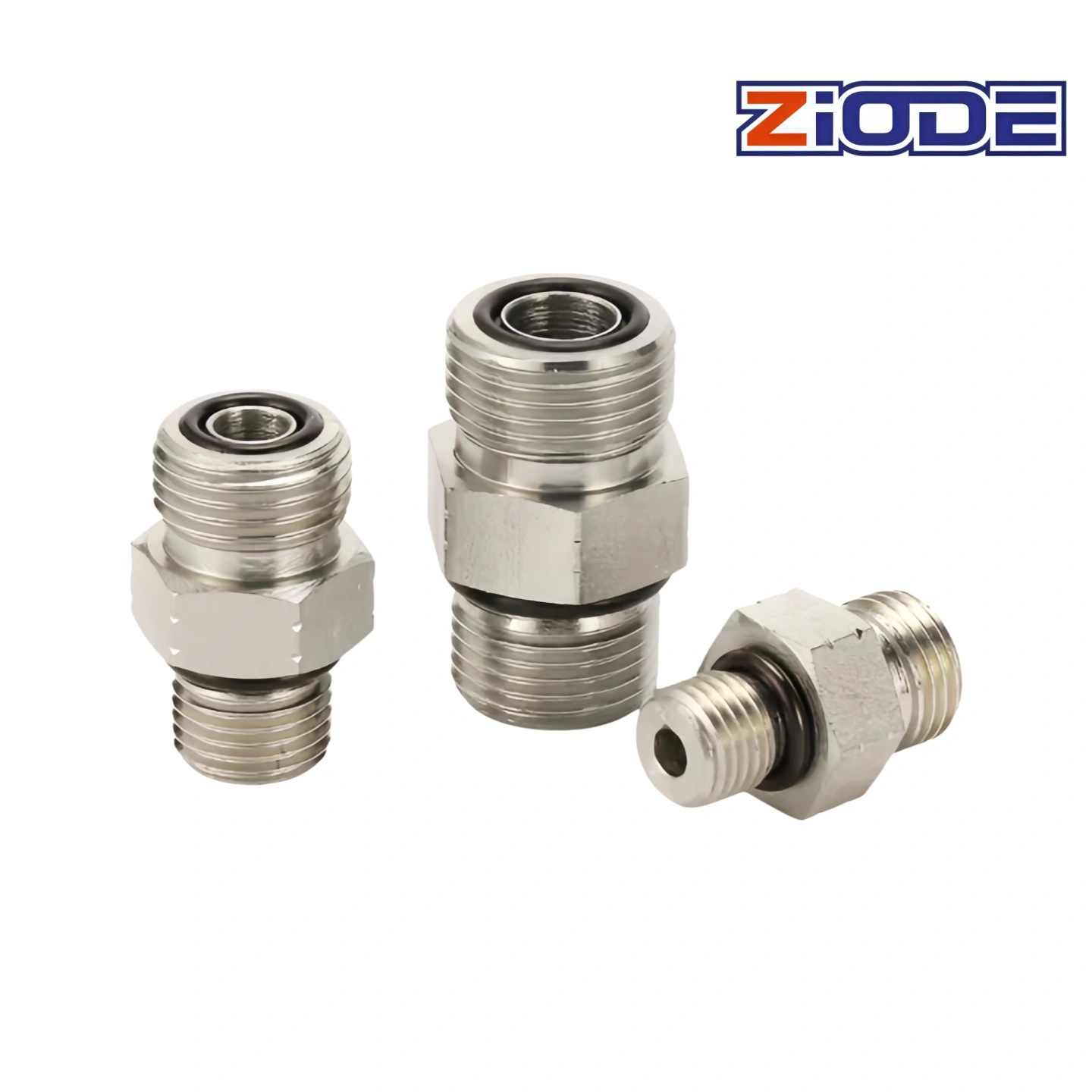

محول SAE O-Ring Boss

تم تصميم محولات SAE O-Ring Boss (ORB) وفقًا لمعايير SAE J1926-1 و ISO 11296-1، وتتميز بخيوط مستقيمة مع نظام إحكام O-ring. يتكون الطرف الذكري لمحول ORB من سن لولبي مستقيم وحلقة O-Ring، بينما يتضمن الطرف الأنثوي سنًا لولبيًا مستقيمًا وسطحًا مسطحًا مشكّلًا ومقعدًا مشطوفًا. عند إحكام ربط الوصلة، يتم ضغط حلقة O-Ring في الشطبة، مما يخلق مانع تسرب موثوقًا وخاليًا من التسرب.

اتصل بنا

على عكس أنظمة الخيوط المخروطية، لا تعتمد محولات ORB على الخيوط في الإحكام. وهذا يسمح بوضع الوصلة وتعديلها قبل الشد النهائي، مما يحسن مرونة التركيب والمحاذاة في الأنظمة الهيدروليكية. تقدم ZIODE مجموعة متنوعة من محولات ORB وتكويناتها لتلبية متطلبات التوصيل والتحويل المختلفة.

العلامة التجارية:	ZIODE
اسم المنتج:	محول SAE O-Ring Boss / محول ORB
معيار الخيط:	SAE J1926-1 / ISO 11296-1
نوع الخيط:	خيط مستقيم
نوع الختم:	ختم O-Ring
نوع التوصيل:	ORB ذكر / ORB أنثى
أنواع الهيكل:	مستقيم، وصلة، سدادة
المادة:	فولاذ كربوني / فولاذ مقاوم للصدأ
أنواع التوصيل:	JIC إلى ORB، ORFS إلى ORB، متري إلى ORB، ضغط إلى ORB
التطبيق:	الأنظمة الهيدروليكية، المعدات الصناعية، أنظمة الطاقة السائلة

يضمن نظام الإحكام بحلقة O-ring اتصالاً موثوقاً وخالياً من التسرب
يتيح تصميم الخيط المستقيم تحديد الموضع بدقة قبل الإحكام
يتوافق مع معايير SAE J1926-1 و ISO 11296-1
يتم تشكيل الختم عن طريق ضغط الحلقة الدائرية، وليس عن طريق تداخل الخيوط
مناسب للتطبيقات الهيدروليكية عالية الضغط
يدعم تحويلات متعددة للخيوط (JIC، ORFS، متري، ضغط)
متوفر في تكوينات القابس والوصلة والمحول
مواد متينة تضمن عمر خدمة طويل

الأنظمة الهيدروليكية
أنظمة الطاقة الهيدروليكية ذات الضغط المتوسط والعالي
الآلات الصناعية
معدات البناء
التطبيقات التي تتطلب مقاومة التسرب والاهتزاز

محول SAE O-Ring Boss
سلسلة FS6400-O / MFS-MORB مستقيم / SAE# 520120
رقم القطعة	القطر الخارجي للأنبوب	الخيط		الطول	سداسي
رقم القطعة	القطر الخارجي للأنبوب	B1	B2	L	H
FS6400-04-04-O	0.25	9/16-18	7/16-20	1.133	0.625
FS6400-04-05-O	0.25	9/16-18	1/2-20	1.133	0.625
FS6400-04-06-O	0.25	9/16-18	9/16-18	1.202	0.75
FS6400-04-08-O	0.25	9/16-18	3/4-16	1.321	0.875
FS6400-04-10-O	0.25	9/16-18	7/8-14	1.48	1
FS6400-04-12-O	0.25	9/16-18	1-1/16-12	1.638	1.25
FS6400-06-03-O	0.375	11/16-16	1-5/16-12	1.284	0.75
FS6400-06-04-O	0.375	11/16-16	7/16-20	1.343	0.75
FS6400-06-06-O	0.375	11/16-16	9/16-18	1.252	0.75
FS6400-06-08-O	0.375	11/16-16	3/4-16	1.381	0.875
FS6400-06-10-O	0.375	11/16-16	7/8-14	1.53	1.0625
FS6400-06-12-O	0.375	11/16-16	1-1/16-12	1.688	1.25
FS6400-06-16-O	0.375	1/16-16	1-5/16-12	1.728	1.5
FS6400-08-04-O	0.5	13/16-16	7/16-20	1.433	0.875
FS6400-08-06-O	0.5	13/16-16	9/16-18	1.472	0.875
FS6400-08-08-O	0.5	13/16-16	3/4-16	1.441	0.875
FS6400-08-10-O	0.5	13/16-16	7/8-14	1.59	1.0625
FS6400-08-12-O	0.5	13/16-16	1-1/16-12	1.748	1.25
FS6400-08-16-O	0.5	13/16-16	1-5/16-12	1.788	1.5
FS6400-10-06-O	0.625	1-14	9/16-18	1.642	1.5
FS6400-10-08-O	0.625	1-14	3/4-16	1.781	1.0625
FS6400-10-10-O	0.625	1-14	7/18-14	1.7	1.0625
FS6400-10-12-O	0.625	1-14	1-1/16-12	1.858	1.25
FS6400-10-14-O	0.625	1-14	1-3/16-12	1.858	1.375
FS6400-10-16-O	0.625	1-14	1-5/16-12	1.898	1.5
FS6400-12-06-O	0.75	1-3/16-12	9/16-18	1.772	1.25
FS6400-12-08-O	0.75	1-3/16-12	3/4-16	1.911	1.25
FS6400-12-10-O	0.75	1-3/16-12	7/8-14	1.99	1.25
FS6400-12-12-O	0.75	1-3/16-12	1-1/16-12	1.918	1.25
FS6400-12-16-O	0.75	1-3/16-12	1-5/16-12	1.958	1.5
FS6400-12-20-O	0.75	1-3/16-12	1-5/8-12	2.038	1.875
FS6400-16-08-O	1	1-7/16-12	3/4-16	1.961	1.5
FS6400-16-10-O	1	1-7/16-12	7/8-14	2.04	1.5
FS6400-16-12-O	1	1-7/16-12	1-1/16-12	2.138	1.5
FS6400-16-16-O	1	1-7/16-12	1-5/16-12	1.978	1.5
FS6400-16-20-O	1	1-7/16-12	1-5/8-12	2.058	1.875
FS6400-20-16-O	1.25	1-11/16-12	1-5/16-12	2.278	1.875
FS6400-20-20-O	1.25	1-11/16-12	1-5/8-12	2.058	1.875
FS6400-20-24-O	1.25	1-11/16-12	1-7/8-12	2.128	2.125
FS6400-24-16-O	1.5	2-12	1-5/16-12	2.348	2.125
FS6400-24-20-O	1.5	2-12	1-5/8-12	2.348	2.125
FS6400-24-24-O	1.5	2-12	1-7/8-12	2.128	2.125
ملاحظة: إذا كنت بحاجة إلى المنتج كمفتاح متري على الحافة، أضف نوع الطلب “MH”، مثل FS6400-MH-04-04.

الأسئلة الشائعة

كيف يمكنني الحصول على عرض أسعار؟

ما عليك سوى إرسال استفسارك إلينا مع المواصفات التالية:
نوع المنتج / الحجم / الخيط / المادة / الكمية
سيقوم فريقنا بالرد على الفور بتقديم عرض أسعار تنافسي.
هل يمكنكم المساعدة في اختيار المنتجات؟

نعم. يمكن لفريقنا الفني أن يوصي بالمنتجات المناسبة بناءً على تطبيقك وظروف العمل والمعايير.
هل لديكم خبرة في التصدير؟

نعم، يتم تصدير منتجات ZIODE إلى جميع أنحاء العالم وتحظى بثقة العملاء في أوروبا وأمريكا الشمالية وأمريكا اللاتينية وآسيا والأسواق الدولية الأخرى.
كيف تضمنون جودة المنتج؟

نطبق رقابة صارمة على الجودة طوال عملية الإنتاج، بما في ذلك:
فحص المواد الخام
فحوصات الجودة أثناء العملية
الفحص النهائي قبل الشحن
فحص من طرف ثالث عند الطلب
